Внутренняя канализация квартиры — это четыре связанных узла: вертикальный стояк, горизонтальная разводка (гребёнка), сифоны на каждом приборе и фановая труба. Ошибка на любом из них бьёт по всей цепочке: неверный уклон даёт засоры, отсутствие фановой трубы — запахи, соединение без манжеты — протечку под полом. Ниже — не теория ради теории, а практический чеклист: что проверить до закрытия труб, какие узлы можно переносить, а где самотёк уже не работает.
Если нужен короткий ответ: в квартире важно не просто собрать трубы, а сразу выдержать схему, уклон и доступ к ревизиям. Иначе проблема обычно всплывает не в момент сдачи, а когда после ремонта начинает булькать в сифоне или появляется запах из короба.
Типовая схема: как приборы связаны со стояком

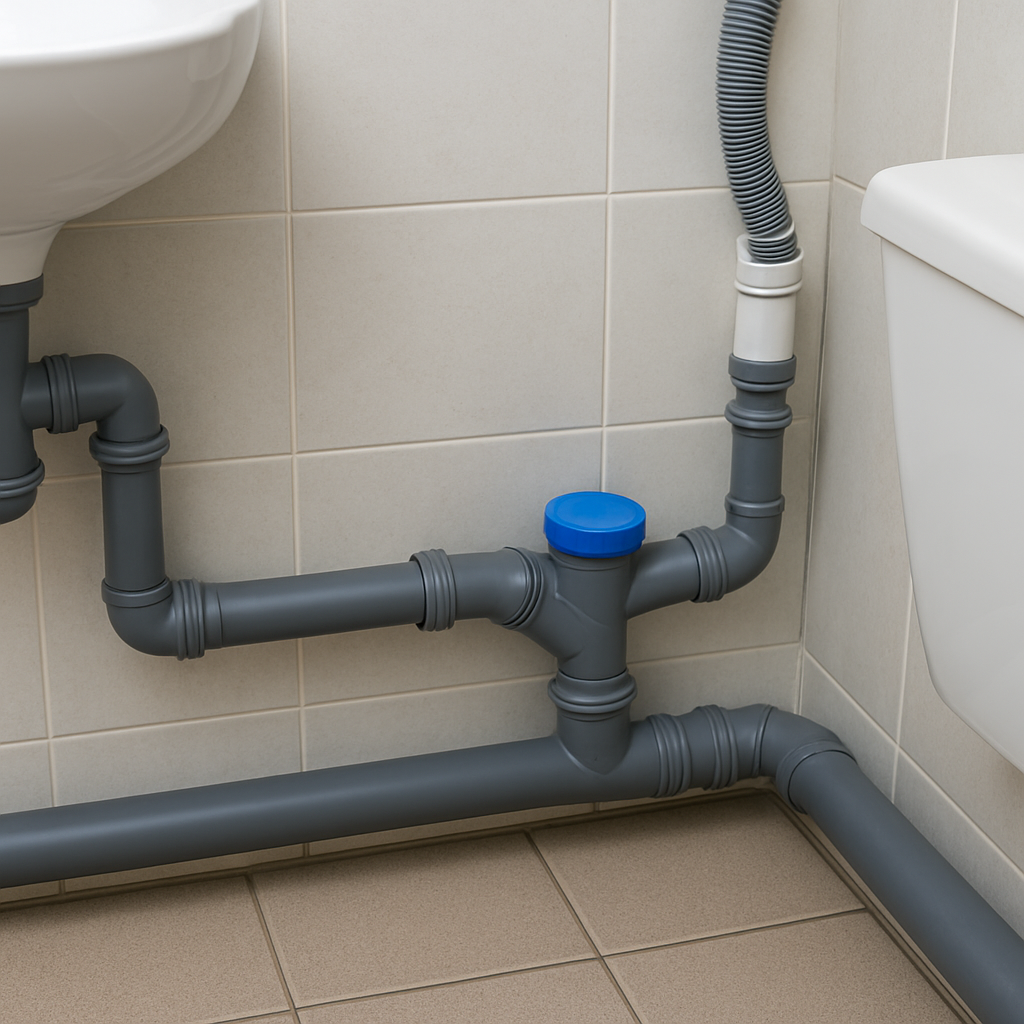

В реальной квартире унитаз, ванна, раковина, кухонная мойка и стиральная машина подключаются к общему стояку через горизонтальную гребёнку. Выглядит просто, но у каждого прибора — свои жёсткие требования по диаметру трубы, уклону и максимальной длине ветки. Одна труба 50 мм на всё — типичная ошибка, которая потом выражается в постоянных прочистках.
Кухонную мойку лучше вести отдельной веткой, а если она всё же подключается через тройник, то только когда в этой же ветке нет длинных горизонталей и через неё не проходит слив от стиральной машины без отдельного сифона. Для совмещённого подключения бытовой техники выбирают сифон для мойки или раковины с отдельным отводом под стиральную машину и обратным клапаном на шланге, а не просто общий тройник в трубе. Если есть сомнения по месту — отдельная ветка всегда надёжнее.
| Прибор | Диаметр трубы | Норма уклона | Макс. длина ветки до стояка |
|---|---|---|---|
| Унитаз | 110 мм | 2 см/м | ~1 м без расчёта |
| Раковина | 50 мм | 3 см/м | 3–4 м |
| Ванна / душ | 50 мм | 3 см/м | 3–4 м |
| Стиральная машина | 50 мм | 3 см/м | 3–4 м |
| Кухонная мойка | 50 мм | 3 см/м | 3–4 м |
Эти параметры задают рабочий режим, а не просто «красивую» схему. Если ветка длинная, а уклон выжали впритык, осадок начинает собираться на стенках быстрее, чем кажется на монтаже: сначала это редкое бульканье, потом уже регулярные засоры. Прежде чем двигать что-либо в этой схеме, нужно понять, что можно трогать, а что нельзя — это определяет стояк.
Стояк и горизонтальная разводка: что ваше, а что нет
Стояк — это вертикальная труба, которая проходит через все этажи. Юридически она относится к общедомовому имуществу, и любые работы с ней требуют согласования с управляющей компанией. Самовольный перенос стояка — это не просто административный штраф, это ответственность за последствия для соседей снизу. Всё, что отходит горизонтально от стояка внутри вашей квартиры, — ваша зона.
В вашей зоне уклон решает всё. По СП 30.13330 норма уклона для труб диаметром 50 мм — 3 см на метр, для 110 мм — 2 см на метр. Кажется, что чем круче — тем лучше, но это не так: при слишком крутом уклоне жидкость стекает быстро, а твёрдые фракции остаются на стенках трубы. В итоге труба может быть проложена «красиво» по уровню, но уже через несколько месяцев начнёт забиваться на прямом участке, где уклон сделал лишним или, наоборот, почти убрал его. Оптимальный уклон — именно в пределах нормы, не меньше и не больше.
Проверить уклон просто: уровень или нивелир, метр трубы, разница в высоте — 2–3 см в зависимости от диаметра. Делается до закрытия, потом — только ломать стяжку.
Сифоны и фановая труба: защита от запахов

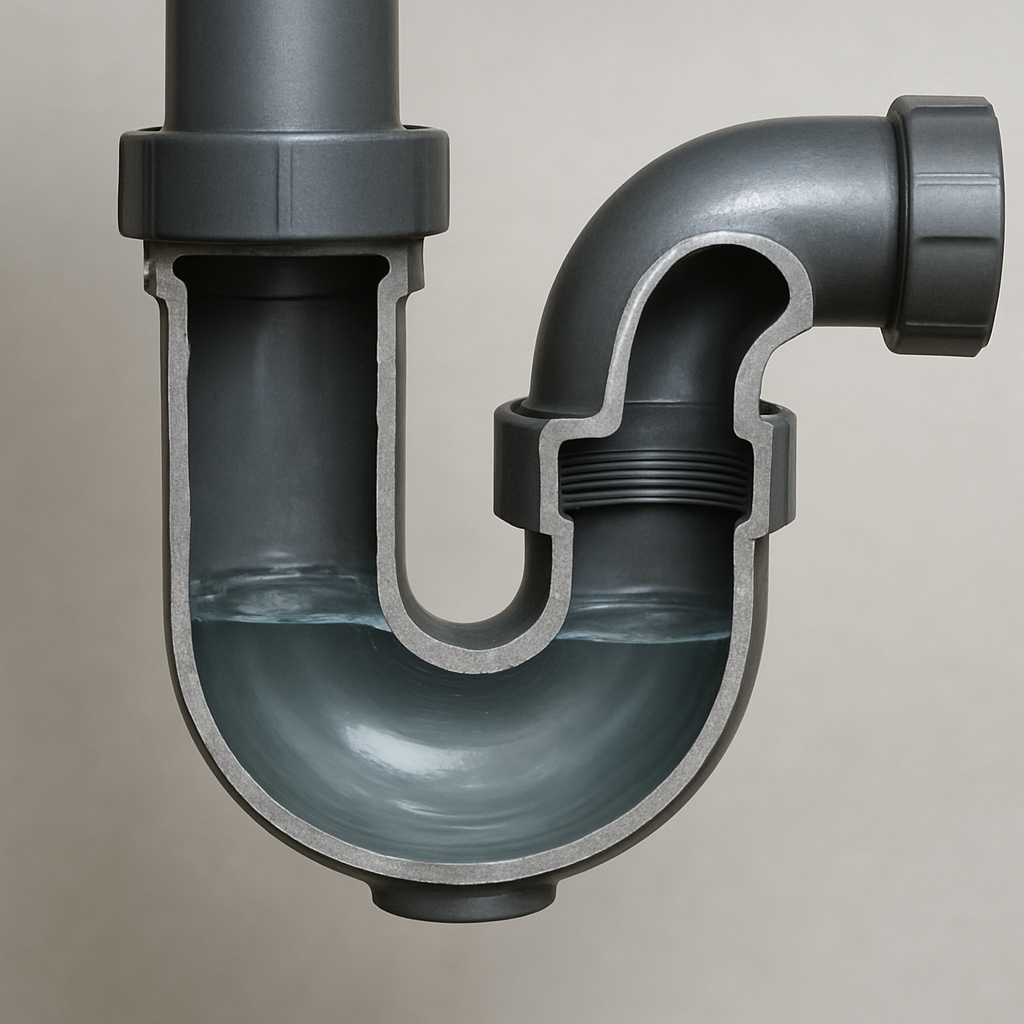

Запах из канализации в квартире, где всё подключено, — это почти всегда одна из двух причин. Первая: гидрозатвор в сифоне пересох. Если раковиной или душем не пользовались 3–4 недели, вода в сифоне испаряется, и запах идёт напрямую. Решается просто — открыть воду. Вторая причина серьёзнее: гидрозатвор срывает перепадом давления при сливе в другом месте.
Вот тут в дело вступает фановая труба. Она выводит стояк выше кровли и выравнивает давление в системе, не давая воде «вытягиваться» из сифонов при мощном сливе — например, когда кто-то из соседей спускает воду в унитаз. По СП 30.13330 фановая труба обязательна там, где есть унитаз. Аэратор можно ставить только как замену в домах до пяти этажей и только если это не нарушает схему вентиляции стояка; в высотках и в сомнительных конфигурациях нужна полноценная фановая труба, а не клапан.
Ещё одна причина срыва гидрозатвора — слишком длинная труба от сифона до стояка. Чем длиннее горизонтальный участок, тем больше разрежение при сливе, и тем выше риск, что пробка в сифоне просто «уйдёт» за водой. Это одна из причин, почему длина ветки нормируется.
Перенос сантехники: где работает самотёк, а где нет
Перенос унитаза, раковины или кухни — самый частый запрос при ремонте на вторичке. И самый частый источник проблем, когда мастер берётся без расчётов. Главное ограничение — расстояние до стояка и перепад высоты, который можно получить в пределах квартиры.
- Унитаз до 1 м от стояка — обычно допустимо без дополнительных расчётов, стандартный монтаж трубой 110 мм.
- Унитаз дальше 1 м от стояка — сначала проверьте перепад высоты: на 110 мм трубе нужен примерно 2 см уклона на каждый метр. Если после уклона труба упрётся в пол, вариант только один — поднимать прибор или ставить насос.
- Унитаз дальше 3 м или через стену в другую комнату — самотёком практически невозможно; нужна насосная установка (Sanipump или аналог).
- Кухня в другую комнату — обычно нужен насос: самотёк работает только если хватает перепада высоты и трасса не выходит слишком длинной.
Насосная установка решает проблему дальнего переноса, но она требует электропитания, периодической чистки и свободного доступа для обслуживания. Если шкаф с насосом окажется за встроенной мебелью без лючка, удобное решение быстро превращается в источник лишних работ.
Ревизии, материалы и доступ для обслуживания
Выбор материала трубы — не вопрос вкуса. Для открытых горизонтальных участков внутри квартиры обычно используют серый ПВХ: он жёсткий, держит уклон и удобен в сборке. Для участков, где важнее демпфирование вибрации и меньше жёсткая фиксация, например рядом со стиральной машиной, лучше подходит полипропилен (ПП). Компенсатор нужен не везде: его ставят на длинных участках и там, где есть риск температурного удлинения или смещения, а не «на всякий случай» на каждую трубу.
Ревизия — это заглушка с крышкой, которую можно открутить и прочистить участок трубы тросом. В типовой квартире минимум одна ревизия нужна на доступном участке перед самым протяжённым горизонтальным отрезком и ещё одна — после сложного поворота или группы поворотов, если участок получается длинным. Если развязка из нескольких приборов спрятана в коробе, к ревизии обязательно нужен лючок: без него прочистка в реальности превращается во вскрытие отделки. Планировать место доступа нужно до финишной отделки, потом вписать некуда.
Что проверить перед закрытием труб: схема, уклон, доступ
| Сценарий | Что проверить на объекте | Когда нужен насос или аэратор |
|---|---|---|
| Перенос унитаза | Хватает ли перепада высоты под 110 мм трубу и не уходит ли трасса в стяжку | Если до стояка больше 3 м или уклон не помещается |
| Кухня в другую комнату | Есть ли отдельная ветка, уклон и доступ к ревизии | Обычно нужен насос |
| Запах из сифона | Есть ли вода в гидрозатворе и не срывает ли его при сливе | Аэратор допустим только в низких домах при корректной схеме |
| Скрытая разводка в коробе | Есть ли лючок к ревизии и доступ к соединениям | Не требуется, но без доступа отделку придётся вскрывать |
Перед зашивкой коробов этот блок лучше пройти по пунктам прямо на объекте. Если по одному из сценариев ответ «нет», остановитесь до чистовой отделки: именно на этом этапе проще всего исправить трассу, добавить лючок или перенести ревизию.
Типовые ошибки и чеклист приёмки
- Обратный уклон или его отсутствие. Засор появляется через 3–6 месяцев по мере накопления осадка. Проверить до закрытия: уровень вдоль каждого горизонтального участка — труба должна иметь уклон строго в сторону стояка.
- Нет ревизии на сложном или протяжённом участке. Засор невозможно прочистить тросом — только вскрытие. Проверить: на длинных прямых участках и после сложных поворотов должна быть заглушка с крышкой и доступ через лючок.
- Срезан или заглушен фановый стояк. При одновременном сливе нескольких приборов появляется запах или бульканье из сифонов. Проверить: фановая труба выведена выше кровли; аэратор допустим только как исключение в домах до 5 этажей и при сохранённой схеме вентиляции.
- Сифон без гидрозатвора или его замена прямым отводом. Запах постоянный. Проверить: у каждого прибора стоит сифон с водяным затвором, а не просто гофра в тройник.
- Соединение без манжеты или с повреждённой манжетой. Течь в раструбе, постепенно разрушает основание. Проверить: в каждом раструбе — целая резиновая манжета, труба вставлена до упора.
Перед тем как зашивать трубы — пройдитесь по этому чеклисту. Из инструментов нужны уровень или лазерный нивелир, рулетка, фонарик и, по возможности, вода для пробного пролива: этого достаточно, чтобы быстро проверить уклон, соединения, ревизии и доступ к ним.
- Уклон каждого горизонтального участка — 2–3 см/м в зависимости от диаметра, строго к стояку.
- Ревизия на каждом длинном горизонтальном участке и после сложных поворотов.
- Фановая труба выведена выше кровли; аэратор — только как исключение в домах до 5 этажей и при корректной схеме.
- Манжеты в каждом раструбе целые, соединения без перекосов.
- Пролив водой: слить одновременно унитаз и раковину, проверить, нет ли течей и запаха.
- Доступ к ревизиям через лючок — место определено и не перекрыто отделкой.
Частые вопросы
- Можно ли перенести унитаз на 2 метра от стояка? Да, если после уклона 110-миллиметровой трубы в вашей квартире остаётся нужный перепад высоты: ориентируйтесь на 2 см на метр и проверьте, не упрётся ли труба в пол или стяжку. Если перепада не хватает, самотёк уже не работает.
- Когда нужен насос, а не самотёк? Когда трасса не помещается по уклону или унитаз/кухня уходит слишком далеко от стояка. В таких сценариях важнее не длина трубы, а доступный перепад высоты внутри квартиры.
- Почему воняет из канализации, если всё подключено? Две причины: гидрозатвор в сифоне пересох (не пользовались прибором 3–4 недели) или его сорвало перепадом давления из-за отсутствия фановой трубы или аэратора. Первое — лечится, просто откройте воду. Второе — системная ошибка монтажа.
- Как быстро понять, что разводка сделана с ошибкой? Проверьте уклон, ревизии и доступ к соединениям до закрытия коробов. Если уклон не укладывается в норму, нет лючка к ревизии или есть перекос в раструбах, переделка почти неизбежна.
- Когда аэратор можно ставить вместо фановой трубы? Только как допустимое решение в домах до пяти этажей и только если он не ломает схему вентиляции стояка. Если дом выше, стояк работает нестабильно или есть частые срывы гидрозатворов, нужна полноценная фановая труба.
Большинство проблем с канализацией — засоры, запахи, протечки — появляются не сами по себе, а из-за деталей, которые не проверили до закрытия труб. Час на приёмку сейчас обычно экономит день вскрытия потом.
