Уклон канализации зависит от диаметра трубы: для 50 мм по СП 30.13330.2020 рабочий диапазон составляет 0,025–0,035, для 110 мм — 0,020–0,027. Это не одна жёсткая цифра, а коридор между минимумом и оптимумом: попадать в оптимум не всегда получается физически, но опускаться ниже минимума нельзя — именно здесь начинаются хронические засоры и запахи.
Ниже в таблице собраны нормы для четырёх самых ходовых диаметров внутренних самотечных линий. Для наружных участков и нестандартных схем прокладки требования могут отличаться, но для внутренней разводки этой таблицы обычно достаточно, чтобы быстро прикинуть перепад. Колонка «перепад на 3 м» особенно удобна на практике: такие отрезки часто встречаются в квартире и доме, когда трасса идёт от прибора до стояка без лишних поворотов. Дальше в статье — как перевести цифры в реальную отметку по месту, почему слишком крутой уклон тоже мешает и как всё проверить до закрытия стяжкой.
| Диаметр | Мин. уклон | Опт. уклон | Перепад мин. на 1 м | Перепад опт. на 1 м | Перепад на 3 м (опт.) |
|---|---|---|---|---|---|
| 50 мм | 0,025 | 0,035 | 2,5 см | 3,5 см | 10,5 см |
| 110 мм | 0,020 | 0,027 | 2,0 см | 2,7 см | 8,1 см |
| 160 мм | 0,008 | 0,012 | 0,8 см | 1,2 см | 3,6 см |
| 200 мм | 0,007 | 0,010 | 0,7 см | 1,0 см | 3,0 см |
Как рассчитать перепад высот под свою трассу
Формула простая: H = L × i. Здесь H — перепад высот в метрах, L — длина участка, i — уклон из таблицы. Если взять трубу 110 мм и трассу 4 м, получится 4 × 0,02 = 0,08 м, то есть 8 сантиметров. Для 8 м — уже 16 см. Смысл расчёта в том, чтобы заранее увидеть, какой перепад нужен между фактической точкой старта и фактической точкой окончания участка — по реальным отметкам подключения прибора и врезки в стояк.
На трассе с поворотами уклон считают по прямым участкам: сам уклон не меняется, но повороты и переходы не должны создавать провисов, обратных участков или «карманов». На каждом повороте 45° или 90° желательно предусмотреть ревизию там, где это позволяет схема и доступ для обслуживания.
Три типовых примера для ориентира:
- Мойка, трасса 2 м, труба 50 мм, уклон 0,03: перепад H = 2 × 0,03 = 6 см — начало трубы выше конца на 6 см.
- Ванная, трасса 4 м, труба 50 мм, уклон 0,03: H = 4 × 0,03 = 12 см — довольно много, стоит проверить, есть ли такой запас по высоте.
- Санузел от стояка, трасса 8 м, труба 110 мм, уклон 0,02: H = 8 × 0,02 = 16 см — при длинной трассе перепад накапливается быстро, и здесь уже упираются в отметку пола, высоту выпуска и доступный слой стяжки.
Почему слишком большой уклон — это тоже проблема
Распространённое заблуждение: чем круче уклон, тем лучше смывается. На деле для бытовых самотечных линий избыточный уклон выше верхней границы рабочего диапазона приводит к тому, что вода уходит по трубе значительно быстрее твёрдых фракций. Скорость потока может становиться слишком высокой: жидкость как бы убегает вперёд, а взвесь и твёрдые частицы остаются на дне трубы. Это не лечится более мощным смывом — механика не меняется.
Засор при избыточном уклоне обычно проявляется не сразу: сначала труба частично справляется, потом отложения накапливаются и дают о себе знать. Вот где обычно вылезает этот косяк — на коротких вертикальных или почти вертикальных участках самодельных решений, когда трубу «уложили с наклоном на глаз» и переусердствовали.
Рабочий диапазон — от минимального значения до верхней границы, указанной в таблице, то есть до 0,035 для 50 мм и до 0,027 для 110 мм. Ниже минимума по СП труба начинает работать с риском постоянных засоров, а выше верхней границы самотёк тоже становится капризным: вода уходит слишком быстро и не успевает захватывать твёрдые фракции. Поэтому задача монтажа — удержаться внутри коридора, а не просто «сделать покруче».
Что делать, если высоты не хватает
Бывает так: посчитали перепад, а физически его некуда деть — пол уже на определённой отметке, труба упирается в перекрытие или в уровень септика. Три рабочих решения, которые реально меняют ситуацию:
- Увеличить диаметр трубы. Труба 160 мм требует уклон от 0,008 против 0,02 у 110 мм — на длинной трассе это даёт существенную экономию перепада, если такой диаметр соответствует расчётному расходу и схеме в целом. Минус: нужны переходники и больше места в штробе.
- Сократить длину трассы. Перенести точку врезки в стояк ближе к прибору — меньше L, меньше нужный перепад H. Иногда достаточно сдвинуть врезку на 1–2 м.
- Пересмотреть точку подключения прибора. Иногда проще поднять прибор (например, установить унитаз на подиум) или скорректировать его положение, чем перекраивать всю трассу.
Важно: минимально допустимый уклон по СП — нижняя граница, ниже которой нельзя идти даже при дефиците высоты. Компромисс за счёт нормы здесь не работает — это прямой путь к засорам. Если ни одно из трёх решений не подходит, ситуацию стоит разбирать с проектировщиком.
Как проверить уклон на объекте до заделки

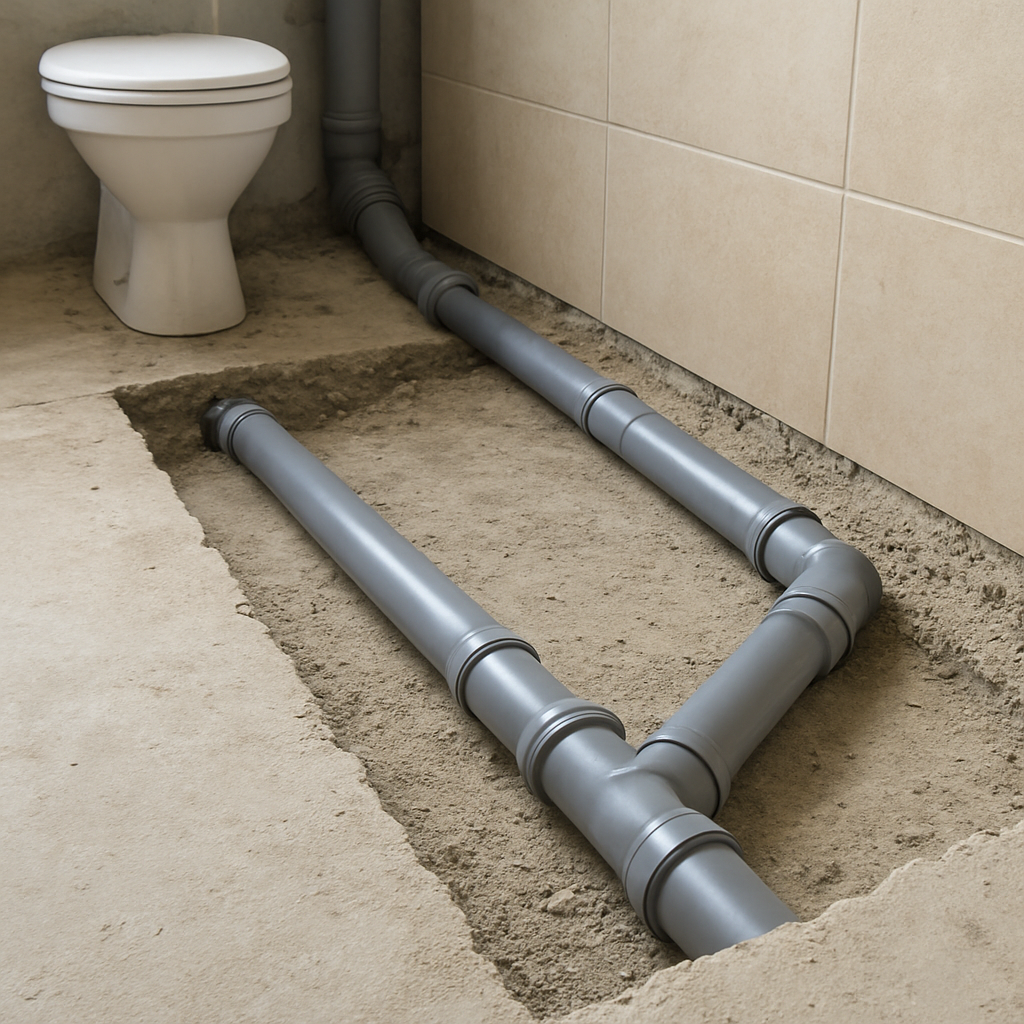

Проверку делают до заливки стяжки — пока труба лежит открыто, на подпорках или в штробе, и её ещё можно спокойно переложить без вскрытия готового пола. Откладывать этот шаг не стоит: на объекте очень часто «на глаз» выглядит нормально, а по уровню уже выходит перекос.

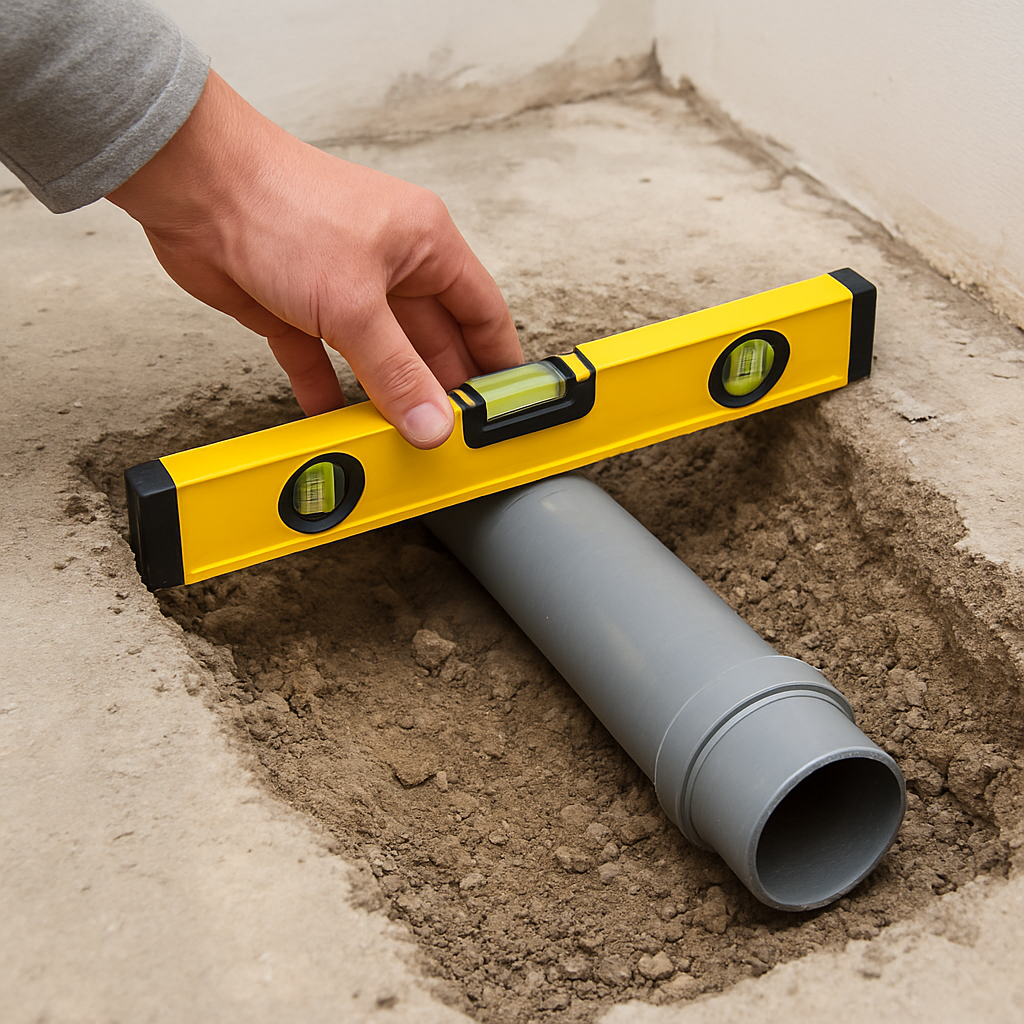

Удобнее использовать цифровой уровень или лазерный построитель, а пузырьковый оставить для быстрой перепроверки. Уклон 0,02 соответствует углу 1,15°, и это легко поймать на инструменте. Проверяйте трассу по нескольким точкам, не только у концов: даже небольшой провис на длинном участке уже нежелателен и требует корректировки. Особое внимание — последнему метру перед стояком: именно здесь уклон часто теряется из-за геометрии соединения. Разброс больше — труба перекладывается, не дожидаясь стяжки.
Уклон под конкретные сантехприборы и наружный участок
Общая норма по диаметру — рабочая основа, но у каждого прибора есть свои особенности: типовая длина трассы, ограничения по горизонтали и главные риски. Вот готовые ориентиры по четырём узлам:
- Унитаз. Труба 110 мм, уклон 0,02. Горизонтальный участок от унитаза до стояка — типовой ориентир около 1 м, но фактическая допустимость зависит от схемы, числа приборов и вентиляции стояка. Главное ограничение: нельзя делать длинный горизонтальный участок без учёта вентиляции и риска срыва гидрозатвора.
- Мойка и душ. Труба 50 мм, уклон 0,03. Типовая трасса 1,5–3 м. Главное ограничение: сифон должен держать водяной затвор — при слишком длинной трассе с неправильным уклоном затвор срывается и появляется запах.
- Ванна. Труба 50 мм (или 40 мм у старых моделей), уклон 0,03. Типовая трасса 2–4 м. Главное ограничение: место под ванной часто ограничено по высоте — перепад нужно считать заранее, до установки акрилового поддона или экрана.
- Наружный участок до септика. Труба 110 мм, уклон 0,02. Трасса может быть 10–30 м и длиннее. Главное ограничение: глубина укладки — ниже расчётной глубины промерзания для вашего региона и условий участка, с учётом грунта и утепления; универсальной цифры на все случаи нет.
Типичные ошибки и симптомы неправильного уклона
Большинство проблем закладываются в трёх точках: середина трассы (провис из-за слабой фиксации), последний метр перед стояком (потеря уклона на соединении) и весь участок, уложенный «на глаз» без измерения. Даже небольшой провис в середине трассы нежелателен: на коротком участке он может быть почти незаметен, а на длинном быстро даёт постоянную лужу и устойчивый запах — вода не уходит полностью, органика разлагается. Обратный уклон перед стояком проявляется характерным бульканьем при каждом сливе. Укладка на глаз без уровня легко даёт разброс 0–0,06 на одной трассе, то есть одни участки пологие, другие — крутые, и засор появляется именно там, где уклон ниже минимума.
Все эти проблемы не видны сразу после запуска — они проявляются в первый год эксплуатации, когда стяжка уже залита. Поэтому перед заделкой стоит пройтись по короткому чеклисту:
- Уклон измерен уровнем каждые 1,5 м — нет участков, уложенных «на глаз».
- Нет провисов в середине трассы — труба лежит на опорах равномерно.
- Раструбы направлены против течения (раструб — к прибору, гладкий конец — к стояку).
- Уклон последнего метра перед стояком проверен отдельно.
- Все соединения плотные — нет зазоров, манжеты посажены до упора.
- На каждом повороте 45° и 90° предусмотрена ревизия или прочистка там, где это нужно по схеме и доступности.
Частые вопросы об уклоне канализации
После разбора нормы обычно остаётся несколько частных ситуаций, которые не вписываются в типовые сценарии. Вот короткие ответы:
- Можно ли делать горизонтальный участок совсем без уклона? Нет. Даже минимальный уклон по СП обязателен — без него вода и взвесь не движутся самотёком, засор неизбежен. Горизонталь без уклона допустима только в напорных системах с насосом.
- Уклон для трубы 50 мм и 110 мм отличается? Да. Для 50 мм рабочий диапазон — 0,025–0,035, для 110 мм — 0,020–0,027. Именно поэтому таблица по диаметрам важнее универсальной «одной цифры».
- Как считать уклон, если трасса идёт по улице до септика? Формула та же. Дополнительно: глубина укладки — ниже точки промерзания с учётом региона, грунта и утепления, а сам уклон считается от выхода из фундамента до входа в септик. Убедитесь, что вход в септик ниже выхода из дома на расчётный перепад.
- Что делать, если нужный перепад физически не помещается? Три варианта: увеличить диаметр трубы, если это соответствует расходу и схеме; сократить длину трассы; изменить положение прибора. Идти ниже минимума по СП нельзя — это не компромисс, а гарантированная проблема.
Итог: четыре шага перед монтажом
Весь материал сводится к простому порядку действий до начала укладки труб: выбрать диаметр, посчитать перепад, сверить его с реальной высотой и только потом закрывать трассу. Это правило работает и для внутренних, и для наружных участков: сначала геометрия и проверка на объекте, потом заделка.
Шаг 1. Определить диаметр трубы под каждый прибор и взять оптимальный уклон из таблицы в первом блоке. Для большинства внутренних трасс это 50 мм / 0,03 или 110 мм / 0,02.
Шаг 2. Посчитать перепад по формуле H = L × i для каждого прямого участка. Если полученный перепад не помещается в доступную высоту — вернуться к блоку про дефицит высоты и выбрать одно из трёх решений.
Шаг 3. Уложить трубы и проверить уклон уровнем каждые 1,5 м до заделки. Особое внимание — середине трассы и последнему метру перед стояком.
Шаг 4. Пройтись по чеклисту из предыдущего блока — раструбы, соединения, ревизии на поворотах. Только после этого закрывать штробу или заливать стяжку.
