Система отопления — замкнутый контур: котёл нагревает теплоноситель, насос гонит его по трубам к радиаторам, там тепло отдаётся в комнату, остывший теплоноситель возвращается обратно. Каждый элемент делает ровно одно дело, и если какой-то из них подобран неправильно или вовсе отсутствует — система либо работает плохо, либо становится опасной. Понять устройство системы нужно не ради теории, а чтобы проверить смету до начала монтажа: мощность котла, тип топлива, схему разводки, обвязку котельной и набор узлов для приёмки. После сдачи это помогает спокойно принять работу у монтажников.
Вся система делится на пять функциональных групп: выработка тепла (котёл), перенос тепла (трубы, теплоноситель, насос), распределение тепла (схема разводки, коллекторы, балансировка), безопасность (расширительный бак, группа безопасности, фильтр) и управление (термостаты, регуляторы на радиаторах). Незнание хотя бы одной группы — и вы не сможете ни проверить смету, ни понять, что монтажники пропустили. В статье разберём, что именно должно быть в смете и в котельной, какие узлы обязательны, а какие — по ситуации, и дадим чеклист для приёмки готовой системы.
Котёл: источник тепла и критерии подбора
Котёл — единственный элемент системы, который производит тепло. Всё остальное только переносит и распределяет то, что котёл выработал. Именно поэтому его подбирают в первую очередь, и именно его ошибка в расчёте даёт о себе знать в самый неудобный момент — в сильный мороз.
Базовый ориентир мощности — 1 кВт на 10 м² отапливаемой площади. Это упрощённая формула: она не учитывает теплопотери через стены, перекрытия и окна. Для дома с плохой теплоизоляцией или в холодном регионе мощность нужно закладывать с запасом 20–30%. Если котёл занижен — при −25°C дом просто не прогреется до комфортной температуры, и никакие манипуляции с настройками не помогут.
По типу топлива котлы делятся на четыре основные категории, и выбор между ними определяется не столько ценой, сколько условиями:
- Газовый — самый распространённый и экономичный в эксплуатации, требует подключения к магистрали и ежегодного обслуживания.
- Электрический — простой монтаж, нет дымохода, но высокий счёт за электричество при постоянном использовании.
- Твердотопливный — независим от коммуникаций, требует ручной загрузки и места для хранения дров или угля.
- Пеллетный — автоматизированный вариант твердотопливного, но дороже в монтаже и требователен к качеству пеллет.
Проверяя смету, смотрите не только на название котла, но и на его мощность, тип топлива и обвязку: есть ли насос, расширительный бак, группа безопасности и фильтр. Котёл вырабатывает тепло, но донести его до радиаторов без правильно устроенного контура невозможно — и здесь принципиально важно, какой тип системы выбран.
Открытая и закрытая система: в чём разница и что выбрать
Существует два принципиально разных типа систем отопления. Для нового частного дома почти всегда выбирают закрытую систему: она герметична, проще в балансировке и безопаснее в эксплуатации. Открытая система допустима в старых домах с уже существующей самотёчной разводкой и там, где готовы мириться с её ограничениями. Если монтажник предлагает открытую схему для современного дома — это повод задать вопрос, почему.
В открытой системе теплоноситель циркулирует самотёком за счёт разницы температур — горячая вода легче и поднимается вверх, остывшая опускается вниз. Расширительный бак открытого типа стоит на чердаке. Давления в системе нет. Звучит просто, но на практике такая система работает только при строгих уклонах труб и в домах с определённой планировкой. Любое завоздушивание — и циркуляция останавливается. Открытый бак контактирует с воздухом, что ускоряет коррозию труб и радиаторов изнутри.
В закрытой системе теплоноситель двигает циркуляционный насос, давление внутри контура — 1–2 атм, расширительный бак мембранного типа компенсирует расширение воды при нагреве. Система герметична, применима в любом доме независимо от планировки, проще в балансировке и обслуживании.
| Тип системы | Давление | Насос | Бытовые риски | Где применяется |
|---|---|---|---|---|
| Открытая | Нет | Не нужен | Завоздушивание, коррозия, строгие требования к уклонам труб | Старые дома с готовой самотёчной разводкой |
| Закрытая | 1–2 атм | Обязателен | Требует контроля давления, сложнее монтаж | Любой современный частный дом |
Закрытая система сложнее при монтаже, но проще и безопаснее в ежедневной эксплуатации. Для нового частного дома это не опция на выбор, а стандарт. Когда тип системы определён, следующий вопрос — как именно теплоноситель будет двигаться по трубам и что будет, если он замёрзнет.
Теплоноситель и насос: что движет тепло по дому
Теплоноситель — это жидкость, которая переносит тепло от котла к радиаторам. Чаще всего это обычная вода, но не всегда. Если дом не отапливается постоянно в зимний период — например, дача или загородный дом, куда приезжают на выходные — вода в трубах замёрзнет при первом серьёзном морозе и разорвёт их изнутри. В таких случаях заливают антифриз на основе этиленгликоля или пропиленгликоля. Важный момент: разные типы антифриза смешивать между собой нельзя — присадки в них несовместимы и дают осадок, который засоряет фильтры и теплообменник котла.
Циркуляционный насос — небольшое устройство, которое гоняет теплоноситель по контуру с нужной скоростью. Его мощность для типового дома до 200 м² составляет 50–100 Вт — это сопоставимо с одной лампочкой и практически не влияет на счёт за электричество. Без насоса в закрытой системе циркуляция невозможна: мощный котёл здесь не поможет, потому что мощность и циркуляция — это разные вещи. Насос обычно устанавливается на обратной линии перед котлом, где теплоноситель уже остыл — так он дольше служит.
Теплоноситель движется по трубам, и от того, как эти трубы проложены и какая схема выбрана, зависит, одинаково ли прогреются все комнаты в доме.
Схема разводки труб: как выбрать под свой дом
Схема разводки — это то, как трубы соединяют котёл и радиаторы. От неё зависит и равномерность прогрева, и стоимость монтажа, и насколько удобно будет обслуживать систему. Для небольшого одноэтажного дома допустима простая и дешёвая схема, для большинства частных домов лучше двухтрубная, а коллекторная оправдана там, где есть несколько зон, длинные линии или тёплый пол. Универсального ответа нет, но переплачивать за коллекторную схему в маленьком доме без отдельных зон обычно нет смысла.
| Схема | Стоимость монтажа | Равномерность прогрева | Для какого дома |
|---|---|---|---|
| Однотрубная | Низкая | Слабая: дальние радиаторы холоднее | Небольшой дом до 80–100 м², 1 этаж |
| Двухтрубная | Средняя | Хорошая: каждый радиатор получает горячий теплоноситель | Большинство частных домов |
| Коллекторная | Высокая | Максимальная: каждый радиатор на отдельной ветке | Дома с несколькими зонами и тёплым полом |
В однотрубной схеме теплоноситель проходит через радиаторы последовательно: первый получает горячую воду, последний — уже заметно остывшую. Дёшево в монтаже, но с комфортом — компромисс. В двухтрубной к каждому радиатору идут две трубы — подача и обратка, поэтому температура теплоносителя одинакова для всех. Это оптимальная схема для большинства домов. Коллекторная схема добавляет коллекторный шкаф, от которого к каждому радиатору или петле тёплого пола идёт отдельная пара труб — максимальная гибкость, но и максимальный расход материала.
Отдельный момент, который часто упускают: балансировочные клапаны на радиаторах нужны при любой схеме. Без них теплоноситель идёт по пути наименьшего сопротивления — то есть в ближние радиаторы, а дальние комнаты остаются холодными. Независимо от схемы разводки, в котельной должны быть обязательные узлы — без них система либо ненадёжна, либо неуправляема.

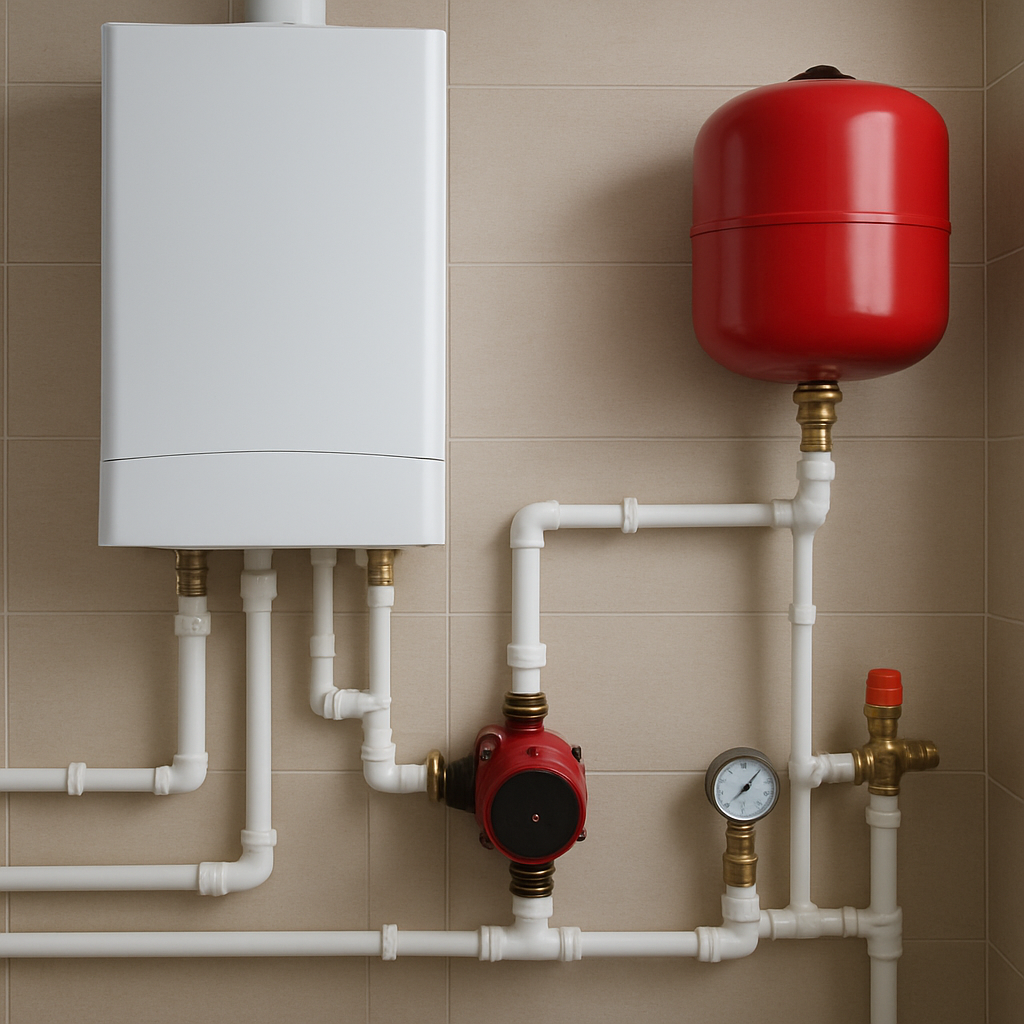

Котельная: обязательные узлы и как проверить обвязку на месте
Котельная в частном доме — это не просто комната с котлом. Монтажник может установить котёл и подключить трубы, но пропустить узлы, без которых система либо небезопасна, либо её невозможно нормально обслуживать. Проверять нужно не общими словами, а глазами: есть ли на месте всё, что должно быть в обвязке, и доступно ли это для обслуживания без полного слива системы.
Что должно быть видно в котельной при нормальном монтаже:
- Расширительный мембранный бак — подключён к системе и не висит «для вида» отдельно от контура.
- Группа безопасности — в сборе: предохранительный клапан, манометр и автоматический воздухоотводчик.
- Фильтр-грязевик — стоит перед котлом на обратной линии и доступен для чистки.
- Запорные краны — установлены на основных узлах, чтобы насос, бак или фильтр можно было снять без полного слива.
- Сливной кран — предусмотрен для опустошения системы.
- Доступ к обслуживанию — к каждому узлу можно подлезть без разборки половины обвязки.
Расширительный мембранный бак — не опция. Вода при нагреве расширяется примерно на 4% объёма. Если этому расширению некуда деваться, давление в закрытой системе резко вырастет и может разрушить трубы, радиаторы или теплообменник котла. Бак принимает этот объём в себя через мембрану.
Группа безопасности — три элемента, которые всегда идут вместе: предохранительный клапан (сбрасывает давление при аварийном росте), манометр (показывает давление в контуре) и автоматический воздухоотводчик (стравливает воздух, который попадает в систему). Если хотя бы один из трёх отсутствует — группа не считается полной.
Фильтр-грязевик перед котлом защищает теплообменник от частиц ржавчины, накипи и монтажного мусора, который неизбежно остаётся в трубах после сборки. Запорные краны на каждом контуре нужны, чтобы при необходимости снять любой узел — насос, бак, фильтр — без полного слива системы. Без кранов каждое обслуживание превращается в аварийную ситуацию. Когда все узлы котельной на месте, остаётся разобраться, где именно тепло переходит в воздух комнаты.
Радиаторы и тёплый пол: как понять, хватит ли мощности
Радиаторы не производят тепло — они его отдают. Горячий теплоноситель проходит внутри секций, нагревает металл, металл нагревает воздух в комнате. Важно не только выбрать тип радиатора, но и правильно посчитать его мощность: если секций мало, комната будет постоянно прохладной, и никакие настройки котла это не исправят. Практически это выглядит так: для комнаты смотрят теплопотери и подбирают радиатор с запасом, а не «на глаз» по размеру окна.
Для большинства частных домов оптимальны биметаллические радиаторы: они держат рабочее давление и температурные перепады, долговечны и совместимы как с водой, так и с антифризом. Чугунные — массивные и инертные, долго греются и долго остывают. Алюминиевые — лёгкие и хорошо отдают тепло, но требовательны к качеству теплоносителя и давлению в системе.
Тёплый пол — отдельный тип теплоотдачи. Он работает при низкой температуре теплоносителя — 35–45°C против 70–80°C у радиаторов. Это значит, что для тёплого пола нужен либо конденсационный котёл, либо отдельный смесительный узел, который понижает температуру с радиаторного контура. Тёплый пол даёт равномерный комфорт — тепло снизу, ноги всегда тёплые. Но в холодных регионах он не заменяет радиаторы полностью: мощности пола просто не хватит для компенсации теплопотерь в сильный мороз. Даже правильно подобранные приборы теплоотдачи не спасут, если монтажники допустили типичные ошибки — и большинство из них незаметны при запуске.
Типичные ошибки монтажа, которые проявляются зимой
Запустили систему в октябре — всё работает. Пришёл декабрь с морозами — одна комната холодная, другая едва тёплая, а в котельной что-то шипит. Большинство монтажных ошибок не видны при первом запуске, поэтому важнее не повторять старые жалобы, а заранее проверить признаки неисправности: как стравливается воздух, держится ли давление, прогреваются ли дальние радиаторы и не уходит ли теплоноситель в ближайшие ветки.
- Нет уклона труб → воздушные пробки. Воздух собирается в высоких точках контура. Если трубы проложены горизонтально без уклона или с провисами, воздух не выходит к воздухоотводчику — радиатор холодеет сверху или не греет совсем.
- Занижена мощность котла → дом не греется при −25°C. При умеренных морозах запас тепла есть, система справляется. При сильных — котёл работает на максимуме, но не перекрывает теплопотери.
- Нет балансировочных клапанов → холодные дальние комнаты. Теплоноситель идёт в ближние радиаторы, до дальних доходит с потерями. Без балансировки это не лечится никакими регулировками котла.
- Вода в нежилом доме → разрыв труб при первом морозе. Если дом не отапливается непрерывно и залита вода — достаточно одной ночи при −15°C, чтобы получить разрывы в нескольких местах.
- Нет группы безопасности → риск разрушения котла. При перегреве или скачке давления система не имеет защиты. Последствия — от повреждения теплообменника до разрыва трубопровода.
Чтобы не столкнуться с этим после сдачи, нужен конкретный инструмент — чеклист приёмки до начала эксплуатации.
Что проверить при приёмке: чеклист для новичка
Приёмка системы отопления — это не момент, когда котёл включили и из радиаторов пошло тепло. Это процедура с конкретными шагами, и если монтажники не сделали опрессовку и балансировку — они просто не закончили работу. Подписывать акт в таком случае не стоит.
Опрессовка — проверка герметичности системы давлением, превышающим рабочее (обычно 1,5–2 рабочих давления). Проводится до запуска котла. Если есть протечки в скрытых соединениях — они вылезут здесь, а не через полгода в стене. Балансировка — настройка потоков теплоносителя так, чтобы каждый радиатор получал расчётное количество тепла. Без неё ближние комнаты будут жаркими, дальние — холодными, сколько бы котёл ни старался.
- Must have: расширительный бак установлен и подключён к системе.
- Must have: группа безопасности в сборе: предохранительный клапан + манометр + воздухоотводчик.
- Must have: фильтр-грязевик установлен перед котлом на обратной линии.
- Must have: запорные краны установлены на каждом контуре.
- Must have: опрессовка давлением проведена и задокументирована.
- Желательно: балансировочные клапаны настроены, а не просто установлены.
- Желательно: предусмотрен слив для опустошения системы.
Если отсутствует любой пункт из блока Must have — система не готова к эксплуатации. Пункты из блока Желательно тоже важны, но сами по себе они не всегда являются основанием для отказа от подписания акта. Это не придирки, а минимум, который должен быть в любом доме.
Частые вопросы об отоплении
Ниже — только самые практичные вопросы, которые стоит держать под рукой перед подписанием акта.
- Что обязательно сверить по месту? — Наличие расширительного бака, фильтра-грязевика, запорных кранов, сливного крана и доступ к обслуживанию всех узлов без разборки обвязки.
- Что не подписывать сразу? — Акт приёмки, если не было опрессовки, не настроена балансировка или в котельной отсутствуют обязательные узлы.
Итог: что сделать перед разговором с монтажником
Перед разговором с монтажником проверьте три вещи: подходит ли выбранная схема к вашему дому, хватает ли мощности котла и собран ли обязательный набор узлов в котельной. Именно по ним чаще всего и находят ошибки в смете и монтаже.
Не подписывайте акт, если нет опрессовки, не настроена балансировка или отсутствует хотя бы один обязательный узел из блока Must have. Всё остальное можно обсуждать и улучшать, но без этих пунктов система ещё не готова к нормальной эксплуатации.
Если сомневаетесь, держите в голове пять групп элементов: выработка тепла, перенос, распределение, безопасность, управление. По ним удобно сверять смету и проверять, ничего ли не забыли в проекте и на монтаже.
