Когда человек впервые открывает щит в частном доме, первая мысль обычно такая: ну, автоматы и автоматы, разберёмся. Но разница между квартирным и домовым щитом примерно такая же, как между бардачком и полноценным гаражным стеллажом. В квартире 5–8 групп: розетки, освещение, плита, иногда стиралка. В частном доме — от 15 до 30 групп, и каждая требует отдельной логики защиты.
К щиту частного дома подключается то, чего в квартире просто нет: котёл отопления, насосная станция, гараж с воротами, баня, уличное освещение, скважина. Многие из этих потребителей работают в сырых или морозных условиях, часть — в аварийном режиме без присутствия человека. Это принципиально меняет требования к защите.
Плюс к этому — ввод. В квартиру заходит одна фаза 220В, и вся логика строится вокруг неё. В частный дом нередко заходит трёхфазный кабель 380В, и тогда групп становится ещё больше, а их распределение по фазам — отдельной задачей. Типовой квартирный подход «поставил автомат — готово» здесь просто не работает.
Чтобы не переделывать щит через год, нужно сначала разобраться, из каких уровней он состоит.

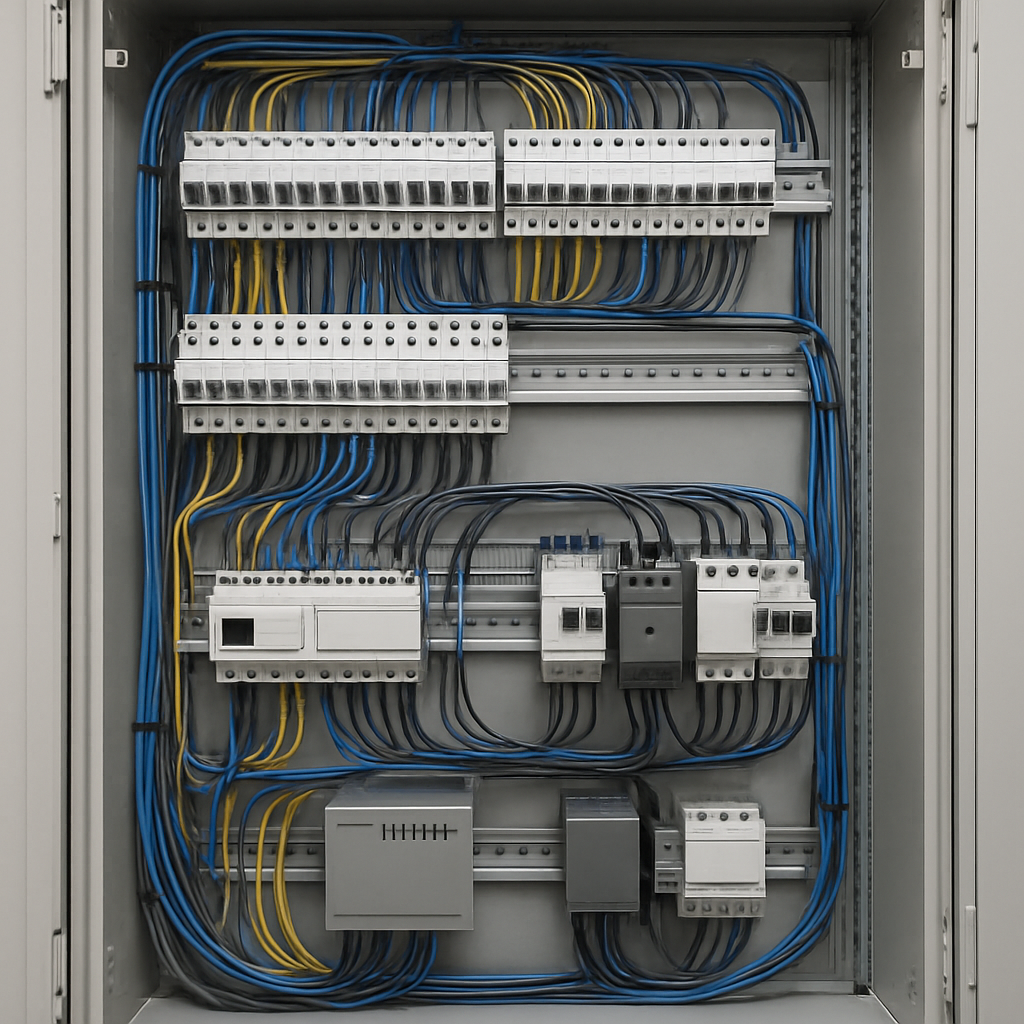

Из чего состоит щит: ввод, счётчик, УЗО и групповые автоматы
Любой щит частного дома, вне зависимости от размера и бюджета, строится по одной и той же четырёхуровневой логике. Порядок уровней — не произвольный, а следствие того, как работает координация защит: каждый следующий уровень защищает то, что находится за ним, и их взаимное расположение должно обеспечивать селективность срабатывания.
- Ввод и вводной автомат — первый элемент после точки подключения к сети. Номинал выбирается по договору с сетевой организацией (обычно 25–63 А). Для однофазного ввода — автомат 2P, для трёхфазного — 3P или 4P. Защищает весь дом от перегрузки и короткого замыкания, отключает всё разом при необходимости.
- Счётчик (учёт) — устанавливается в соответствии со схемой, согласованной с сетевой организацией, как правило после вводного пломбируемого узла и до групповых автоматов. Конкретное место определяется техническими условиями на подключение. Для трёхфазного ввода нужен трёхфазный счётчик.
- Противопожарное УЗО 300 мА — один из рубежей защиты от токов утечки, способных вызвать возгорание. Необходимость и место установки определяются схемой, системой заземления и требованиями проекта или сетевой организации. Тип — AC или A в зависимости от характера нагрузок; для трёхфазного ввода — четырёхполюсное УЗО.
- Групповые автоматы и УЗО — индивидуальная защита каждой линии. Здесь живёт основная часть оборудования щита. Мокрые зоны и улица — УЗО 30 мА, мощные потребители — отдельные линии с автоматами по сечению кабеля, моторные нагрузки (насос, ворота) — автоматы типа D при подтверждённых больших пусковых токах, в остальных случаях достаточно типа C. Именно этот уровень определяет, сколько модульных мест потребуется.
Произвольно менять взаимное расположение этих уровней не стоит: нарушение координации защит приводит к тому, что при утечке или перегрузке отключается не та секция, которую нужно, и локализовать проблему становится значительно сложнее.
Но конкретный состав вводной части зависит от того, сколько фаз заходит в дом — это меняет и логику щита, и количество оборудования.
Однофазный или трёхфазный ввод: как это меняет щит
Тип ввода — первое, что нужно выяснить до проектирования щита. Не потому что один лучше другого, а потому что от этого зависит буквально весь состав вводной части и логика распределения групп.
| Параметр | Однофазный ввод | Трёхфазный ввод |
|---|---|---|
| Вводной автомат | 2P (1 фаза + ноль) | 3P или 4P (3 фазы + ноль) |
| Количество фаз для групп | Все группы на одну фазу | Группы распределяются по трём фазам |
| Балансировка нагрузки | Не требуется | Обязательна — перекос фаз создаёт проблемы |
| Типичный сценарий для дома | Дом с небольшой суммарной мощностью, нет тяжёлой моторной нагрузки (конкретный порог определяется ТУ и возможностями сети) | Дом с высокой суммарной мощностью, котёл 380В, мастерская, насосная — при наличии соответствующих ТУ |
Главная ловушка трёхфазного ввода — перекос фаз. Если все мощные потребители случайно окажутся на одной фазе, а две другие будут почти пустыми, оборудование начнёт работать в некорректном режиме. Поэтому при трёхфазном вводе группы нужно сразу планировать с учётом равномерности нагрузки: мощные потребители — котёл, варочная панель, кондиционер, насос — распределяются по разным фазам; суммарная нагрузка на каждую фазу сверяется на этапе схемы и не должна отличаться более чем на 10–15%. Проверить баланс просто: сложить мощности всех групп по каждой фазе и сравнить суммы — это делается за 10 минут с калькулятором до монтажа, а не после.
Когда тип ввода определён, можно разбираться, где в щите живут ноль и земля — и почему их нельзя путать.

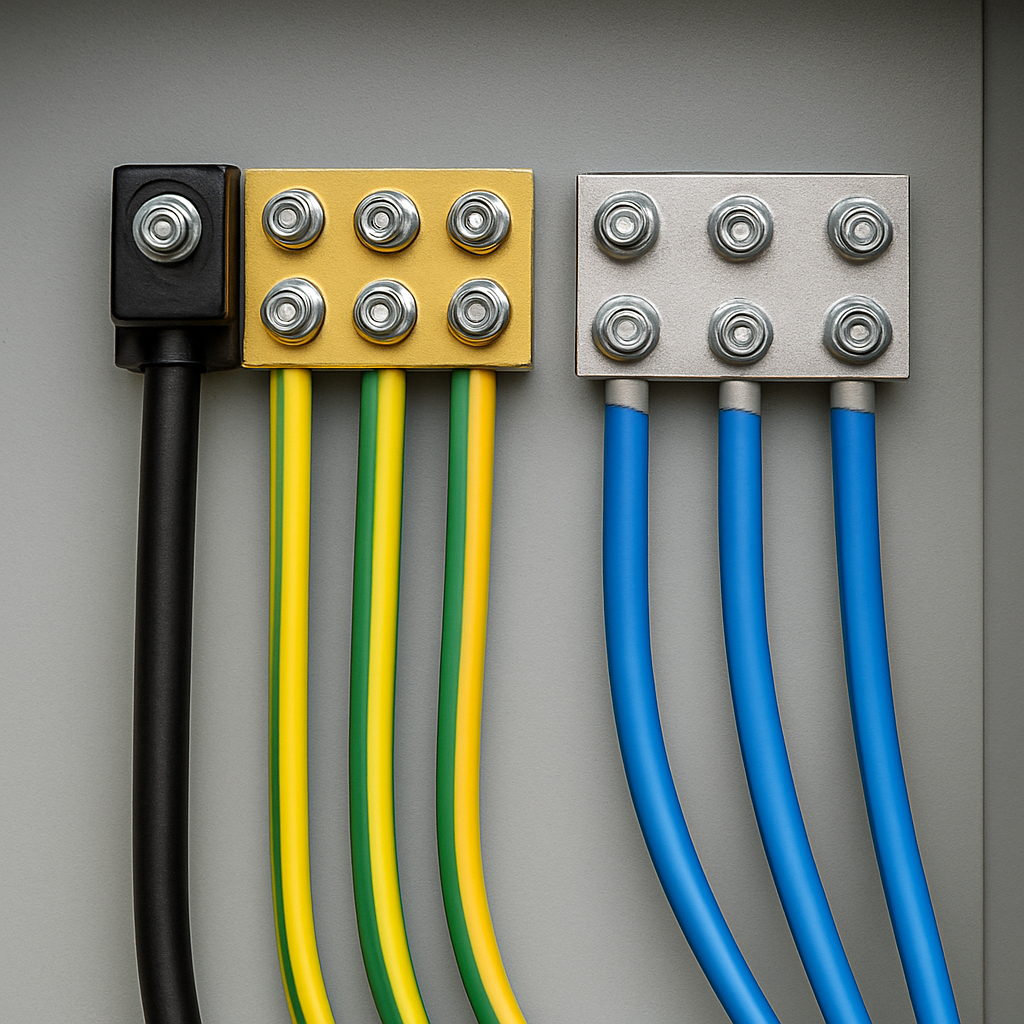

Заземление, N и PE-шины: где живут ноль и земля
Это тот пункт, где ошибаются даже люди с опытом. Нулевой провод и защитный провод выглядят похоже — оба синие или сине-зелёные, оба куда-то подключаются внизу щита. Но это принципиально разные шины с разными функциями.
N (нулевая шина) — это рабочий ноль, по которому течёт рабочий ток. Она изолирована от корпуса щита и от земли. PE (защитная шина) — это земля, она соединяется с корпусом щита и с контуром заземления дома. В системе TN-S эти шины разведены с самого начала и нигде не объединяются после точки разделения. На вводе в частный дом нередко встречается система TN-C-S, при которой совмещённый проводник PEN разделяется на N и PE непосредственно в щите — на вводной шине заземления. Конкретная схема зависит от исполнения сети и должна быть определена до начала работ: при неизвестной системе заземления приступать к монтажу щита нельзя.
Вот где обычно вылезает косяк: объединить N и PE в одной точке после счётчика кажется удобным — одна шина вместо двух. Но при обрыве нулевого провода на участке от трансформатора до дома на корпусах всех приборов появится фазное напряжение. Это скрытая опасность, которая не проявляется, пока не случается авария.
Разобравшись с шинами, можно переходить к главному практическому вопросу — как делить дом на группы.
Как делить дом на группы: логика, а не произвол
Самый частый вопрос на этом этапе: сколько автоматов нужно и что можно объединить? Ответ держится на трёх принципах: мощность потребителя, влажность зоны и критичность линии. Каждый принцип влияет на тип защиты, и если его проигнорировать — получишь либо постоянные срабатывания, либо недостаточную защиту.
Мощные потребители (котёл, варочная панель, духовой шкаф, кондиционер) всегда идут на отдельные линии — не потому что так красивее, а потому что их ток нагрузки просто не помещается в кабель, рассчитанный на смешанную группу. Влажные зоны (ванная, кухонная зона над мойкой, улица) требуют УЗО с током отключения 30 мА — это норма, а не перестраховка. Хозяйственные зоны (гараж, насос, баня, ворота) выносятся отдельно: они работают в жёстких условиях и при аварии не должны тянуть за собой весь дом.
| Тип потребителя | Отдельная линия | Тип УЗО | Номинал автомата |
|---|---|---|---|
| Варочная панель | Да | 30 мА | По паспорту прибора и сечению кабеля |
| Духовой шкаф | Да | 30 мА | По паспорту прибора и сечению кабеля |
| Котёл | Да | 30 мА | По паспорту прибора и сечению кабеля |
| Кондиционер | Да | 30 мА | По паспорту прибора и сечению кабеля |
| Ванная (розетки) | Да | 30 мА | 16 А |
| Кухонные розетки | Желательно отдельно | 30 мА | 16–20 А |
| Освещение | По зонам | Без УЗО или 30 мА | 10 А |
| Гараж / ворота | Да | 30 мА | 16 А |
| Уличное освещение | Да | 30 мА | 10 А |
| Насос | Да | 30 мА | По паспорту прибора и сечению кабеля |
Определив группы, можно переходить к конкретным номиналам — что ставить на каждую линию. Подробнее про кухонные розетки.
Номиналы автоматов и УЗО: как выбрать под конкретную группу
Номинал автомата определяется двумя величинами сразу: током нагрузки группы и допустимым током кабеля. Правило простое: автомат выбирается по меньшей из двух величин — иначе он либо не защищает кабель, либо срабатывает при нормальной нагрузке. Например, кабель ВВГнг 2,5 мм² выдерживает около 25 А — автомат на эту линию ставится не выше 25 А; кабель 1,5 мм² — не выше 16 А. Это не пожелание, а прямое следствие того, как работает тепловая защита.
С типом автомата проще: для большинства бытовых нагрузок подходит тип C. Тип D нужен там, где при пуске возникает подтверждённый большой пусковой ток — например, мощный насос или компрессор с тяжёлым пуском. Для большинства бытовых насосов и электроприводов ворот тип C обычно достаточен; D стоит выбирать только если C действительно выбивает при запуске исправного оборудования.
| Зона / тип нагрузки | Номинал автомата | Тип автомата | Сечение кабеля | Ток утечки УЗО |
|---|---|---|---|---|
| Варочная панель | По паспорту прибора | C | По паспорту прибора (обычно 6 мм²) | 30 мА |
| Котёл | По паспорту прибора | C | По паспорту прибора (обычно 2,5 мм²) | 30 мА |
| Ванная (розетки) | 16 А | C | 2,5 мм² при мощной нагрузке — 4 мм² и выше | 30 мА |
| Кухонные розетки | 16–20 А | C | 2,5 мм² | 30 мА |
| Насос / ворота | По паспорту прибора | C (D — при подтверждённых больших пусковых токах) | 2,5 мм² | 30 мА |
| Освещение | 10 А | C | 1,5 мм² | 30 мА или без УЗО |
| Общий ввод | По договору с сетевой | C | По вводному кабелю | 300 мА (противопожарное) |
Для розеток в ванной обычно делают отдельную линию на кабеле 2,5 мм² с автоматом 16 А и УЗО 30 мА. Если на этой линии планируется подключать мощные приборы — например, электрический нагреватель, бойлер или другое оборудование с высокой постоянной нагрузкой, сечение нужно пересчитывать по мощности, и в таких случаях может потребоваться 4 мм² и выше.
По токам утечки УЗО логика такая: 30 мА — стандарт для ванных, кухни, улицы и большинства влажных бытовых зон; 300 мА на вводе — это не защита человека, а защита от пожара: при медленной утечке, которую групповые УЗО не поймают сразу, вводное УЗО отключит линию до возгорания. УЗО на 10 мА применяют точечно — в отдельных случаях повышенного риска, например в зонах непосредственного контакта с водой; из-за склонности к ложным срабатываниям это редкое решение, а не стандартная рекомендация.
Когда номиналы определены, можно нарисовать схему — без неё покупать оборудование рано.
Однолинейная схема щита и компоновка: почему рисуют до покупки
Схема щита кажется формальностью — и вот где обычно вылезает косяк. Люди идут в магазин с примерным списком в голове, покупают то, что советует продавец, а потом обнаруживают, что в корпусе не хватает двух модульных мест, вводной автомат стоит не там, а резерва для будущей линии на баню просто нет.
Логика компоновки простая: вводная часть (вводной автомат, счётчик, противопожарное УЗО) идёт сверху, групповые линии располагаются блоками по зонам — жилые комнаты, кухня, санузлы, хозяйственные зоны. Резервные модульные места закладываются в конце каждого блока, минимум 20% от общего количества. Щит на 24 места для дома с 15 группами — это не запас, это впритык. Сначала на бумаге считается количество модулей: каждый автомат — 1 место, каждое УЗО — 2 места, дифавтомат — 2 места; сумма с учётом резерва даёт нужный типоразмер корпуса.
Однолинейная схема нужна не только вам. Электрик работает быстрее и точнее, когда перед ним схема с обозначенными номиналами и порядком модулей, а не устные пожелания. Сетевая организация при согласовании и страховая при оформлении полиса часто запрашивают документацию на электроустановку — и схема щита может входить в этот пакет.
Зная правильную логику, легко избежать ошибок, которые допускают при сборке и потом дорого исправляют.
Типичные ошибки при сборке щита в частном доме
Большинство проблем с щитами частных домов объясняются одними и теми же пятью ошибками. Неприятно то, что все они обнаруживаются не при монтаже, а при аварии — когда исправление уже стоит и денег, и нервов. Каждую из них можно исключить ещё на этапе схемы, не потратив ни рубля.
- Одно УЗО на весь дом. При срабатывании — темнота везде, включая котёл и холодильник. Найти причину отключения невозможно без последовательного перебора всех линий.
- Нет резервных модульных мест. Щит заполняется полностью при первой сборке. Через год появляется новая линия — и оказывается, что ставить автомат буквально некуда.
- Перепутаны N и PE после счётчика. В норме всё работает. При обрыве нуля на фазное напряжение выходят корпуса всех приборов — стиральной машины, котла, холодильника.
- Номинал автомата не соответствует кабелю. Автомат на 25 А на кабеле 1,5 мм² не защищает кабель: при перегрузке провод греется и плавится раньше, чем автомат успеет сработать.
- Нет схемы. Через два года никто не помнит, что куда подключено. Электрик, который придёт на обслуживание, будет разбираться методом тыка — это время и риск.
Зная ошибки и правильную логику, можно сформулировать финальный чеклист перед сборкой.
Итог: что сделать до начала сборки
В частном доме щит переделывают чаще всего по одной причине: за оборудованием пошли раньше, чем составили список групп. Котёл забыли вынести на отдельную линию, под баню не заложили резерв, автомат взяли не того типа — и через год всё это вскрывается в самый неподходящий момент. Семь шагов ниже позволяют этого избежать — и все они выполняются до первого похода в магазин.
- Определить тип ввода — одна фаза или три, какой номинал у вводного кабеля по договору с сетевой организацией.
- Выписать всех потребителей с мощностью — включая улицу, гараж, баню, скважину и то, что планируется добавить в будущем.
- Сгруппировать по зонам и типу нагрузки — мощные отдельно, мокрые через УЗО 30 мА, хозяйственные своим блоком.
- Выбрать номиналы автоматов и тип УЗО для каждой группы — исходя из паспортной мощности потребителя и сечения кабеля.
- Заложить резерв модульных мест — минимум 20% сверх текущего количества групп.
- Нарисовать однолинейную схему — от ввода до каждой группы, с указанием номиналов, типов защиты и сечений кабелей.
- Согласовать схему с электриком — до покупки оборудования, а не после.
Если все семь пунктов выполнены до первого похода в магазин, щит не придётся переделывать.
Когда нужен проектировщик или профессиональный электрик
Собрать щит по схеме — посильная задача для человека с базовыми навыками. Но есть ситуации, когда самостоятельное решение обойдётся дороже, чем специалист.
- Трёхфазный ввод с несимметричными нагрузками. Ошибка в балансировке фаз ведёт к некорректной работе оборудования и ускоренному износу электроники. Расчёт лучше доверить электрику или проектировщику.
- Мощность ввода выше 15 кВт. Такие объекты, как правило, требуют проекта электроснабжения для согласования с сетевой организацией — без него подключение не разрешат.
- Неопределённая система заземления. Если неизвестно, какая система на вводе — TN-C, TN-C-S, TN-S или TT — работы по щиту начинать нельзя: возможна скрытая опасность при любой схеме подключения шин.
- Щит меняется, а проводка остаётся старой. Новые автоматы с правильными номиналами не защитят кабели, которые проложены десятилетия назад и не рассчитаны на современные нагрузки. Здесь нужна комплексная оценка.
Во всех этих случаях схему всё равно стоит нарисовать самостоятельно — это поможет точнее сформулировать задачу и сократить время работы специалиста.
