Скрытая прокладка кабеля — штроба в стене, укладка в стяжку, монтаж за ГКЛ — требует выбора защиты ещё до того, как стены закрыты: гофра ПВХ, труба ПНД или металлорукав в зависимости от основания. Кажется, что главное — спрятать, а дальше будет видно. Это понятная логика, но она не работает именно со скрытой проводкой. Отделка закрывает не только кабель, но и все ошибки, которые в нём есть. И вот где обычно вылезает косяк: если кабель повреждён или его нужно заменить, без трубы или гофры придётся вскрывать стену — полностью, со штукатуркой, плиткой или обоями.

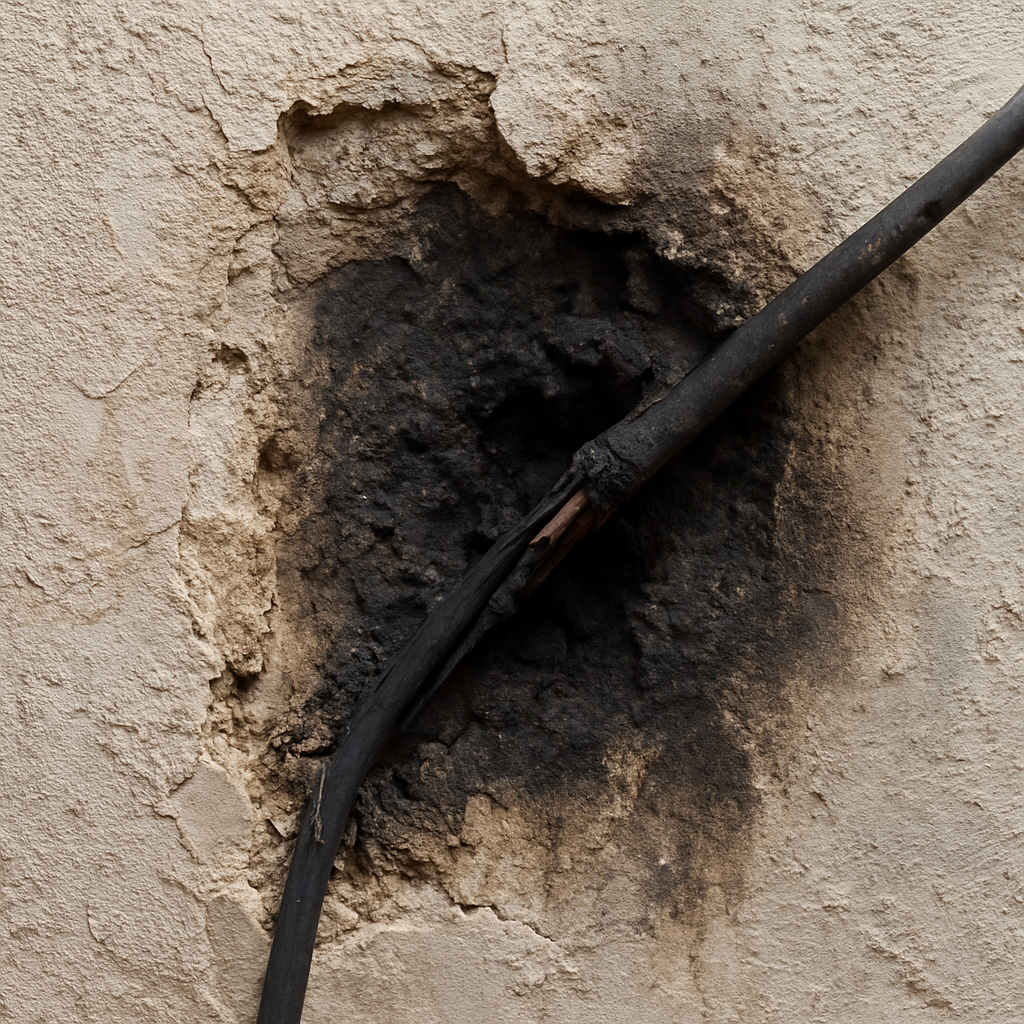

Перегрев — отдельная история. В закрытой штробе без вентиляции кабель не может рассеивать тепло так же, как на воздухе. Риск реален, когда сечение подобрано впритык к нагрузке или несколько кабелей лежат плотно в одной штробе без расчёта суммарного тока. Ориентир простой: если суммарная нагрузка линии превышает 80% от допустимой для выбранного сечения, это уже зона риска. Скрытая проводка входит в топ-3 причин бытовых пожаров по данным МЧС — именно потому, что проблема не видна до момента, когда исправить уже нельзя.
Замурованная ошибка — это ошибка навсегда. Пока стены открыты, любое решение стоит времени и материалов. После закрытия — стоит ремонта.
Что говорят нормы: ПУЭ и СП 256 коротко и по делу
Два документа регулируют скрытую прокладку в жилых зданиях: ПУЭ и СП 256. Одно из ключевых требований — ПУЭ 7.1.37: кабель должен быть заменяем без разрушения строительных конструкций. Это условие, которое определяет всё остальное: нужна гофра или труба, нужен план трасс, нужен доступ к соединениям. На практике это требование выполняется через прокладку в трубах и гофре — именно они обеспечивают возможность замены без вскрытия стены в типовых решениях. Причём все соединения — только в распредкоробках с доступом для ревизии: замуровывать скрутки и клеммники в штробу запрещено. На практике это означает: если при монтаже не заложена гофра, замена кабеля через пять лет обойдётся в полный демонтаж отделки.
СП 256 задаёт направление трасс: только вертикально или горизонтально. Расстояние от штробы до углов стен, дверных и оконных проёмов — не менее 100–150 мм (конкретное значение зависит от типа стены и условий проекта). Это не произвольные цифры: при сверлении под крепёж в этих зонах кабель находится в предсказуемом месте, и его можно обойти. Требования ниже сформулированы в той же логике — как обязательные условия, без которых закрывать стены рано.
- Трассы только вертикальные или горизонтальные — никаких диагоналей
- Гофра или труба обязательны там, где кабель заливается раствором или бетоном
- Глубина штробы — не менее диаметра кабеля плюс 10 мм под слой раствора
- Расстояние от штробы до углов и проёмов — от 100 до 150 мм
- Все соединения — только в распредкоробках с доступом для ревизии и ремонта
- План трасс с привязкой к размерам — фиксируется до закрытия стен
Штроба в стене: глубина, направление и фиксация

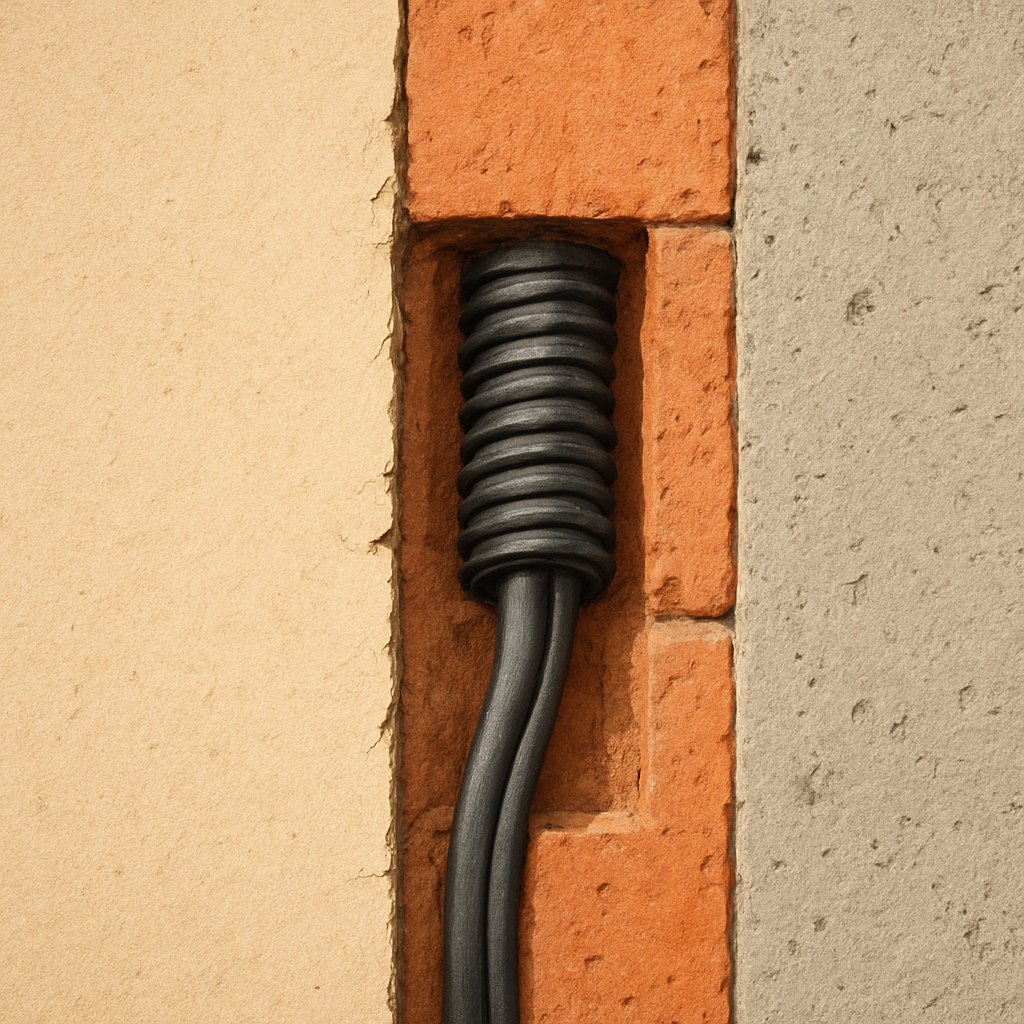

Глубина штробы считается просто: берёте наружный диаметр кабеля или гофры с кабелем внутри и добавляете 10–15 мм — это запас под слой раствора, который закроет кабель заподлицо со стеной. Для гофры ПВХ диаметром 16 мм типовая глубина штробы — 26–31 мм. Если штроба мельче, раствор не ляжет нормально и будет трескаться. Если глубже — лишняя работа и ослабление стены без смысла. В газобетоне глубину лучше считать по тому же принципу, но учитывать, что материал крошится — штроба получается чуть шире расчётной, это нормально.
Направление — строго вертикальное или горизонтальное. Причина не в эстетике: при диагональной трассе невозможно предсказать, где проходит кабель, когда через год понадобится что-то повесить на стену. Электрик, который делал проводку, уже не помнит, а плана нет. Результат — перебитый кабель при сверлении.
Фиксация кабеля в штробе — обязательный этап до замазки. Шаг крепления: не более 500 мм. Если кабель лежит свободно и его просто замазать, при усадке дома или температурных колебаниях он может сместиться — изоляция перетирается о край штробы. Крепят дюбель-хомутами или алебастром точечно, потом закрывают штукатурным раствором или плиточным клеем. Алебастр схватывается быстро — удобно фиксировать до основной замазки.
Гофра по материалу стены: когда обязательна, когда нет
В бетоне и кирпиче гофра обязательна там, где нужно выполнить требование ПУЭ 7.1.37 о заменяемости кабеля: без неё кабель физически не вытащить без вскрытия стены. Прокладка кабеля в штробе без гофры в отдельных случаях допустима, если заменяемость по проекту не предусмотрена, однако это исключение, а не стандарт. В газобетоне пористая структура создаёт иллюзию мягкости, но при механических нагрузках — осадке или сверлении рядом — кабель без защиты получает повреждения изоляции. Гофра и здесь обязательна как мера защиты. Для всех трёх материалов подходит стандартная гофра ПВХ — выбор по умолчанию для жилой квартиры.
Дерево и ГКЛ — отдельный случай. Дерево требует только металлической защиты: металлорукав или жёсткая стальная труба, альтернатив нет — это требование ПУЭ, не рекомендация. ГКЛ сам по себе не горит, но полость за листом — воздушный зазор с возможными источниками воспламенения: здесь допустима гофра ПВХ или металлорукав.
| Материал стены | Нужна ли гофра | Допустимая защита | Тип прокладки / условия риска | Замена кабеля потом |
|---|---|---|---|---|
| Бетон | Обязательна для обеспечения заменяемости (ПУЭ 7.1.37) | Гофра ПВХ, труба ПНД | Штроба; риск — давление раствора при заделке | Возможна через гофру |
| Кирпич | Обязательна для обеспечения заменяемости (ПУЭ 7.1.37) | Гофра ПВХ, труба ПНД | Штроба; риск — механические нагрузки при сверлении рядом | Возможна через гофру |
| Газобетон | Обязательна как мера защиты изоляции | Гофра ПВХ | Штроба; риск — крошение при осадке и вибрации | Возможна через гофру |
| Дерево | Обязательна (металлическая) | Только металлорукав или стальная труба | Скрытая прокладка; риск — горючее основание | Возможна при наличии протяжки |
| ГКЛ | Рекомендована | Гофра ПВХ, металлорукав | Полость за листом; риск — воздушный зазор с источниками воспламенения | Возможна при наличии протяжки |
Кабель в стяжке и переходы через конструкции

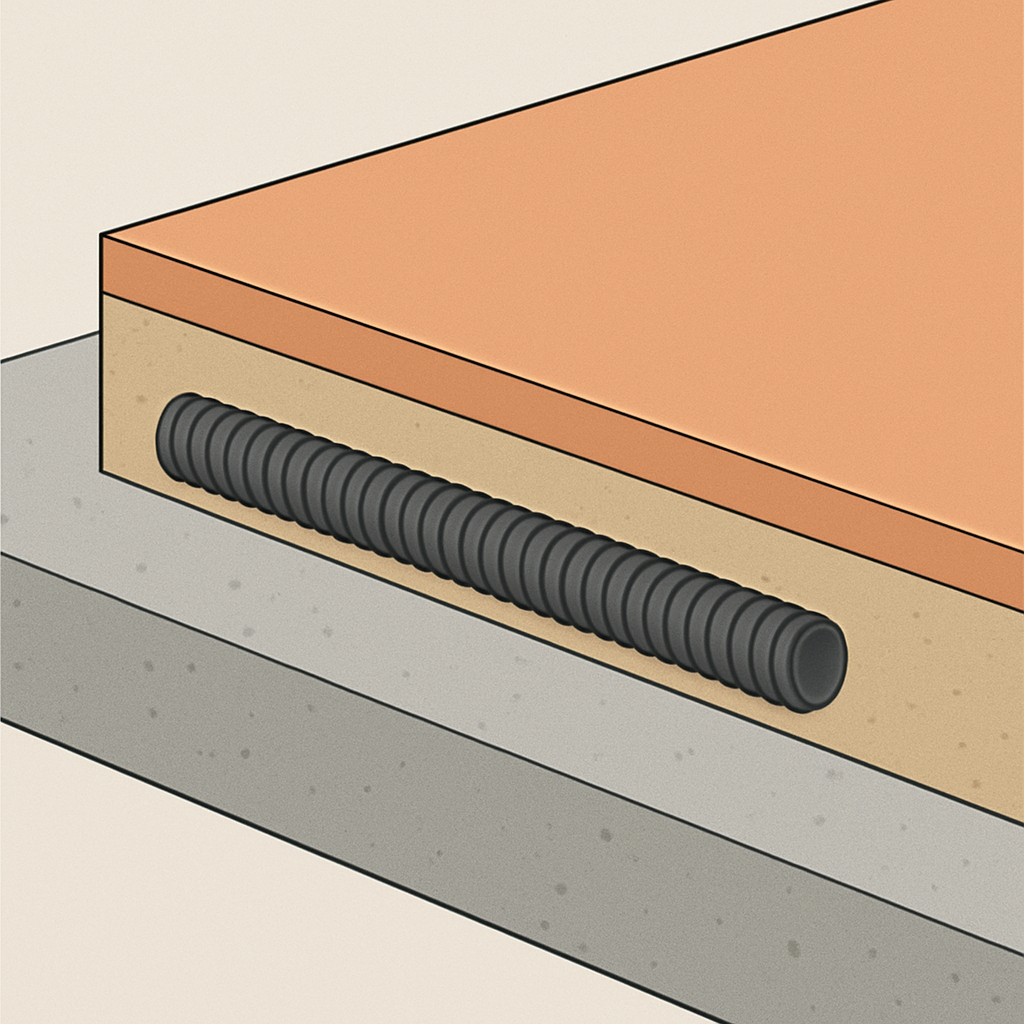

При схватывании бетонная стяжка создаёт значительную механическую нагрузку на всё, что в ней находится — изоляция кабеля на такое сжатие не рассчитана. Она защищает от тока, а не от давления. Кабель без защитной трубы или гофры в стяжке рискует получить деформации и повреждения изоляции, причём снаружи это не видно до первого короткого замыкания или срабатывания защиты.
Выбор защиты зависит от условий: для типовой квартиры достаточно гофры ПВХ — она создаёт независимый канал, принимает нагрузку на себя и оставляет возможность замены кабеля без вскрытия пола. Там, где механическая нагрузка выше — гараж, зоны порогов, технические помещения с интенсивным движением — стоит рассмотреть жёсткую трубу ПНД или жёсткую ПВХ; выбор зависит от конкретной нагрузки и условий. Металлорукав в стяжке применяется в отдельных случаях, обусловленных условиями среды или требованиями проекта, а не как стандартное решение.
Гофра или жёсткая труба: критерий выбора и заполнение
Критерий выбора между гофрой и жёсткой трубой — уровень механической нагрузки на трассу. Гофра ПВХ справляется с большинством задач в жилой квартире: стены из бетона, кирпича и газобетона, стяжка без особых нагрузок, потолочные трассы. Жёсткая труба ПНД или жёсткая ПВХ нужна там, где гофра не выдержит: под стяжкой в гараже, в зонах порогов, на участках с риском механического повреждения; конкретный выбор зависит от уровня нагрузки. Металлорукав и стальная труба — только для горючих оснований, требование ПУЭ, не альтернатива гофре в обычных условиях.
После того как тип защиты определён, важно правильно подобрать диаметр. Ключевой параметр, который часто игнорируют: заполнение трубы или гофры не должно превышать 40% внутреннего сечения. Это расчётный предел, обеспечивающий возможность протяжки и замены кабелей — если кабели заняли больше, при замене линии или добавлении новой группы протянуть кабель будет невозможно без вскрытия. Как подобрать диаметр: суммарная площадь сечений всех кабелей в трассе умножается на 2,5 — это грубый ориентир для оценки минимальной площади внутреннего сечения гофры, а не точный расчёт; реальный выбор уточняется по наружным диаметрам кабелей и таблицам заполнения. Для двух кабелей ВВГнг 3×2,5 в одной трассе это гофра диаметром не менее 20 мм.
| Тип защиты | Где применять | Где нельзя | Замена кабеля возможна |
|---|---|---|---|
| Гофра ПВХ | Типовое решение для скрытой прокладки в стенах (бетон, кирпич, газобетон), стяжка жилых помещений, потолок — при необходимости защиты и заменяемости | Горючие основания, зоны высокой механической нагрузки | Да, при заполнении до 40% |
| Жёсткая труба ПНД / ПВХ | Стяжка в гараже, зоны порогов, участки риска механического повреждения; выбор зависит от нагрузки и условий | Горючие основания | Да, при заполнении до 40% |
| Металлорукав / стальная труба | Деревянные основания, горючие конструкции | Влажные помещения без специального исполнения | Да, при наличии протяжки |
7 ошибок скрытой проводки в штробе и стяжке, которые нельзя замуровывать
Все ошибки ниже объединяет одно: они принимаются один раз и живут в стене весь срок эксплуатации квартиры. Сгруппированы по этапу, на котором их ещё можно поймать.
На этапе проектирования трасс:
- Диагональная трасса — кабель невозможно найти при сверлении, даже с детектором
- Нарушение расстояний от углов и проёмов — кабель попадает в зону риска при сверлении
- Отсутствие плана трасс — через три года никто не вспомнит, где проходит кабель
На этапе монтажа:
- Скрутка в штробе без распредкоробки — нет доступа для обслуживания, точка перегрева замурована без возможности ревизии
- Кабель без защитной трубы или гофры в стяжке — растёт риск механического повреждения изоляции при нагрузках от стяжки
- Штроба в несущей панельной стене — требует согласования, самовольно запрещена
На этапе расчёта нагрузки:
- Разные группы в одной трубе без расчёта — перегрев из-за суммарной нагрузки, кабели не рассчитаны на совместную прокладку
Итог: порядок действий перед тем, как закрыть стены
Стены можно закрывать только после того, как пройдены все пять точек контроля. Пропуск любой из них — это не мелочь: каждая из них закрывает конкретный сценарий проблемы, описанной выше.
- Сфотографировать все трассы до замазки — с рулеткой в кадре, с привязкой к углам и проёмам
- Прозвонить каждую линию мультиметром — до закрытия, не «потом»
- Убедиться, что все трассы идут только вертикально или горизонтально — диагоналей нет
- Проверить, что кабель везде в гофре или трубе, соответствующей типу основания: ПВХ для бетона/кирпича/газобетона и стяжки, металл для дерева
- Убедиться, что скруток в штробах нет — все соединения только в распредкоробках с доступом
Пять шагов — и стены можно закрывать.
