Самая частая ошибка — ставить вентилятор, не проверив, куда он будет тянуть воздух. Если вентиляционный канал засорён или в доме опрокинутая тяга, новый вентилятор не решит проблему — он просто усилит обратный поток и загонит запахи обратно в квартиру.
Проверка занимает минуту: снимите декоративную решётку и поднесите к отверстию обычный лист бумаги или туалетную бумагу. Если лист притягивается к каналу — тяга есть, можно двигаться дальше. Если лист отклоняется от отверстия или висит неподвижно — канал либо засорён, либо тяга в стояке опрокинута. Во втором случае это уже проблема дома, а не вашей ванной: нужно обращаться в управляющую компанию.
Опрокинутая тяга — реальная история для многоквартирных домов, особенно верхних этажей в межсезонье. Определить сценарий помогает простой порядок действий:
- Лист притягивается при выключенном свете и открытой двери — канал рабочий, можно переходить к монтажу.
- Лист не реагирует, но после чистки решётки тяга появилась — засор устранён, вентилятор устанавливайте с обратным клапаном для профилактики.
- Лист отклоняется наружу (воздух идёт из канала) — опрокинутая тяга в стояке. Вентилятор с обратным клапаном не пустит воздух обратно, когда вентилятор выключен, но причину не устранит. Параллельно подайте заявку в управляющую компанию.
- Тяги нет, чистка не помогла — проблема в стояке, только УК.
Если канал рабочий — следующий шаг перед покупкой: убедиться, что к месту установки подведены нужные провода. От этого зависит, какую схему подключения можно реализовать, а схема определяет модель. Покупать вентилятор до этой проверки — риск взять не то.
Три схемы подключения: выбираете сейчас, до покупки
От схемы подключения зависит, нужен ли вентилятор с таймером, гигростатом или достаточно базовой модели. Купить сначала, а потом разбираться со схемой — путь к замене модели или переделке проводки.
Три рабочие схемы, которые покрывают большинство ситуаций в ванной:
Схема 1 — параллельно с освещением. Вентилятор включается вместе со светом и выключается вместе с ним. Самый простой монтаж: питание берётся с той же линии, что и лампочка. Подойдёт, если провода уже выведены к месту установки вентилятора. Минус — нет возможности проветрить без света и наоборот. Ограничение по проводке: нужны фаза и ноль у места установки — если нейтрали нет, схема не работает.
Схема 2 — отдельный выключатель или таймер. Вентилятор работает независимо от освещения. Для этого к месту установки нужно вывести нейтраль — без неё таймер или отдельный выключатель не работают. Если нейтраль в распределительной коробке близко — задача решаемая, если нет — потребуется дополнительная проводка. Модели с таймером требуют двух проводов управления; уточняйте схему подключения в паспорте конкретной модели.
Схема 3 — датчик влажности. Вентилятор включается сам, когда влажность в ванной превышает заданный порог, и выключается, когда воздух высыхает. Удобно, если вы не хотите думать про вентиляцию вообще. Такие модели питаются от постоянного напряжения — они не выключаются полностью, а дежурят. Требуют постоянной фазы и нейтрали; не совместимы со схемой через световой выключатель.
| Схема подключения | Что нужно от вентилятора | Сложность монтажа | Подходит если… |
|---|---|---|---|
| Параллельно с освещением | Стандартный осевой, без доп. выводов | Низкая | К вентилятору выведены фаза и ноль со светового выключателя |
| Отдельный выключатель / таймер | Модель с таймером, нужен вывод нейтрали | Средняя | Есть возможность добросить нейтраль к месту установки |
| Датчик влажности | Модель с гигростатом, постоянное питание | Средняя | Хотите автоматическую работу без выключателей |
Чек-лист выбора схемы по ситуации:
- У места установки есть только фаза от светового выключателя → Схема 1, стандартный осевой вентилятор.
- Есть фаза и нейтраль, хотите управление независимо от света → Схема 2, модель с таймером.
- Есть постоянное питание (фаза + нейтраль всегда), хотите полный автомат → Схема 3, модель с гигростатом.
- Нет нейтрали и нет возможности её добросить → только Схема 1 или переделка проводки.
Схема выбрана — теперь понятно, искать базовую модель или с таймером и гигростатом. Следующий вопрос: нужный класс защиты и достаточная производительность.
Какой вентилятор подойдёт: два обязательных параметра

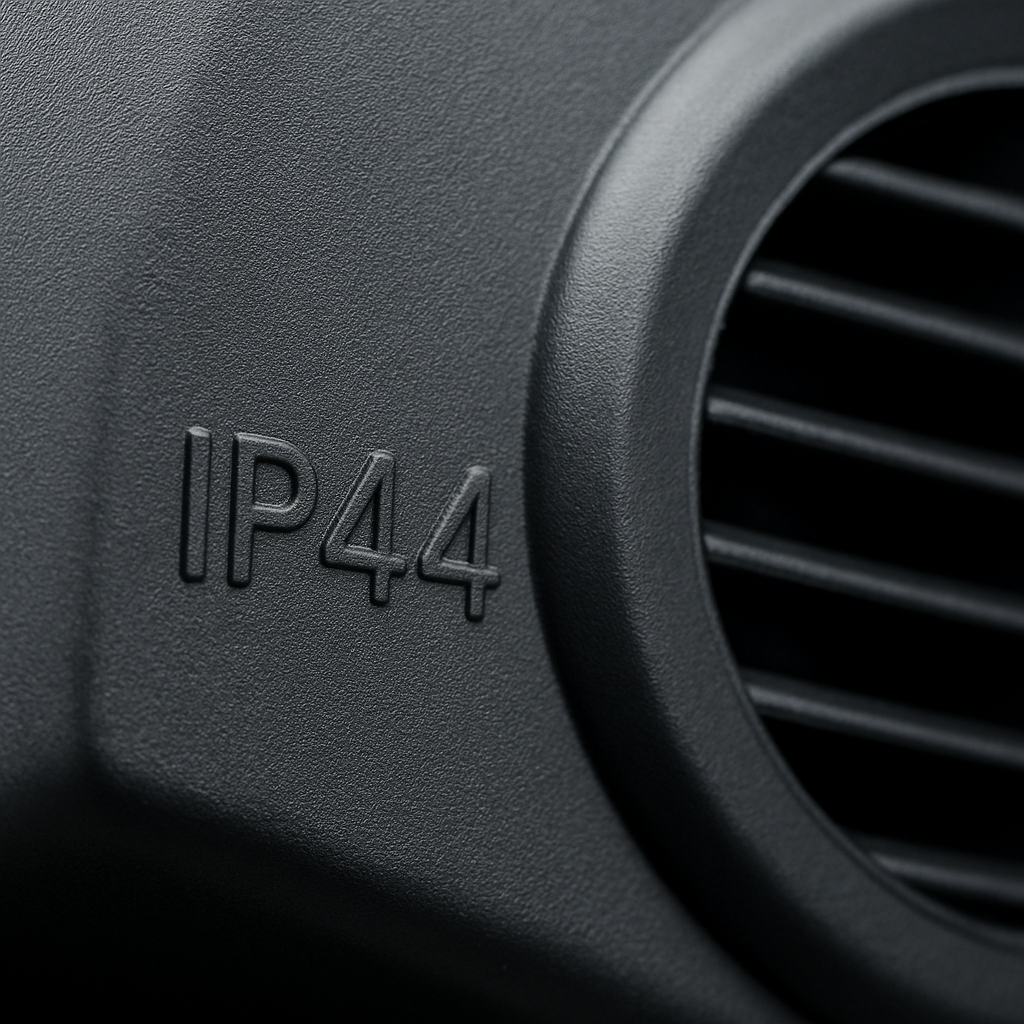

Класс защиты вентилятора выбирают по зоне установки согласно ПУЭ. Большинство вентиляционных решёток в ванной попадают в зону 2 — пространство за пределами душевой зоны, где требуется не ниже IP44 (защита от брызг с любого направления). Ближе к душу или ванне — зона 1, где нужен IP45 и выше. Точный класс защиты определяет зона монтажа: смотрите схему зонирования по ПУЭ для конкретного помещения, а не ориентируйтесь на единый минимум. Вентилятор без соответствующей маркировки во влажной зоне — нарушение и риск короткого замыкания.
Второй параметр — производительность. Базовый расчёт: объём ванной в кубометрах умножить на кратность воздухообмена. Для изолированной ванной комнаты обычно берут кратность 8, но реальная потребность зависит от длины воздуховода и сопротивления решётки — чем длиннее канал и мельче ячейки решётки, тем выше должна быть производительность с запасом. Стандартная ванная 2 × 1,7 × 2,5 м — это около 8,5 м³, расчётный минимум около 68 м³/ч. На практике берут с запасом: 100 м³/ч — рабочий минимум для стандартной ванной, 120–150 м³/ч — если помещение совмещено с туалетом или канал длинный.
Помимо класса защиты и производительности, есть ещё несколько параметров, которые влияют на выбор конкретной модели и которые часто упускают при покупке:
- Уровень шума. Нормальный показатель для ванной — до 35 дБ. Модели с шумом выше 40 дБ раздражают при ежедневном использовании. Уточняйте в паспорте.
- Обратный клапан. Желателен при риске обратной тяги или подпора со стороны стояка — предотвращает попадание запахов, когда вентилятор выключен. Учтите, что клапан создаёт дополнительное сопротивление и немного снижает расход; при постоянной опрокинутой тяге он лишь блокирует симптом, но не устраняет причину. В совмещённом санузле клапан настоятельно рекомендуется.
- Форма корпуса. Большинство осевых вентиляторов рассчитаны на круглое отверстие стандарта 100 или 125 мм. Если отверстие нестандартное — ищите модель с соответствующим патрубком или планируйте переделку отверстия.
- Совмещённый санузел. Если ванная и туалет объединены, суммируйте объём и берите производительность не менее 120–150 м³/ч. Осевой 80 м³/ч не справится.
| Тип вентилятора | Класс защиты | Производительность | Для какой ванной подходит |
|---|---|---|---|
| Осевой настенный | IP44 и выше (по зоне) | 80–150 м³/ч | Стандартная ванная до 10 м³ |
| Осевой с таймером | IP44 и выше (по зоне) | 80–150 м³/ч | Когда нужна задержка выключения после выхода из ванной |
| Осевой с гигростатом | IP44 и выше (по зоне) | 100–150 м³/ч | Автономная работа без управления вручную |
| Канальный | IP44 и выше (по зоне) | 150–300 м³/ч | Большие помещения, длинный воздуховод или совмещённый санузел |
Для стандартной ванной канальный вентилятор избыточен — осевого с нужной производительностью вполне достаточно. С нужной моделью на руках можно переходить к подготовке отверстия.
Подготовка к монтажу: инструмент и отверстие
- Дрель (не перфоратор — плитку бьёт)
- Алмазная коронка диаметром по паспорту вентилятора (обычно 100 или 125 мм)
- Индикатор напряжения или мультиметр
- Клеммные колодки Wago (серия 221 или аналог)
- Силиконовый герметик (санитарный, белый)
- Дюбели с шурупами под диаметр крепёжных отверстий корпуса
- Малярный скотч — для разметки и защиты плитки при сверлении
Перед сверлением отключите электрику в ванной на щитке и проверьте индикатором, что напряжения нет. Разметьте центр отверстия по паспортным размерам вентилятора — обычно центр совпадает с центром вентиляционного канала, но бывают смещения. Заклейте плитку в зоне сверления малярным скотчем — он не даст коронке соскользнуть в начале и защитит глазурь от случайных царапин.
Сверлите на средних оборотах без удара — алмазная коронка режет плитку давлением, а не ударом. Удар раскалывает плитку. Нажим равномерный, без рывков. Если вентиляционное отверстие уже есть (например, от старой решётки), проверьте его диаметр: несовпадение даже на 5 мм придётся исправлять шпаклёвкой или расширять коронкой большего размера. Разбитое отверстие в плитке — то, что потом не исправить быстро.
Монтаж корпуса и подключение электрики
Перед установкой убедитесь, что питание отключено — проверьте индикатором ещё раз. Снимите с вентилятора лицевую панель и крыльчатку: крепить к стене нужно только корпус. Нанесите санитарный силикон по периметру тыльной стороны корпуса — тонким равномерным валиком. Это важный элемент герметизации: без уплотнения часть воздуха уходит в зазор между корпусом и плиткой, минуя канал, и эффективность вентилятора падает. При нанесении не перекрывайте сервисные защёлки и крепёжные отверстия — иначе демонтаж для обслуживания будет затруднён.

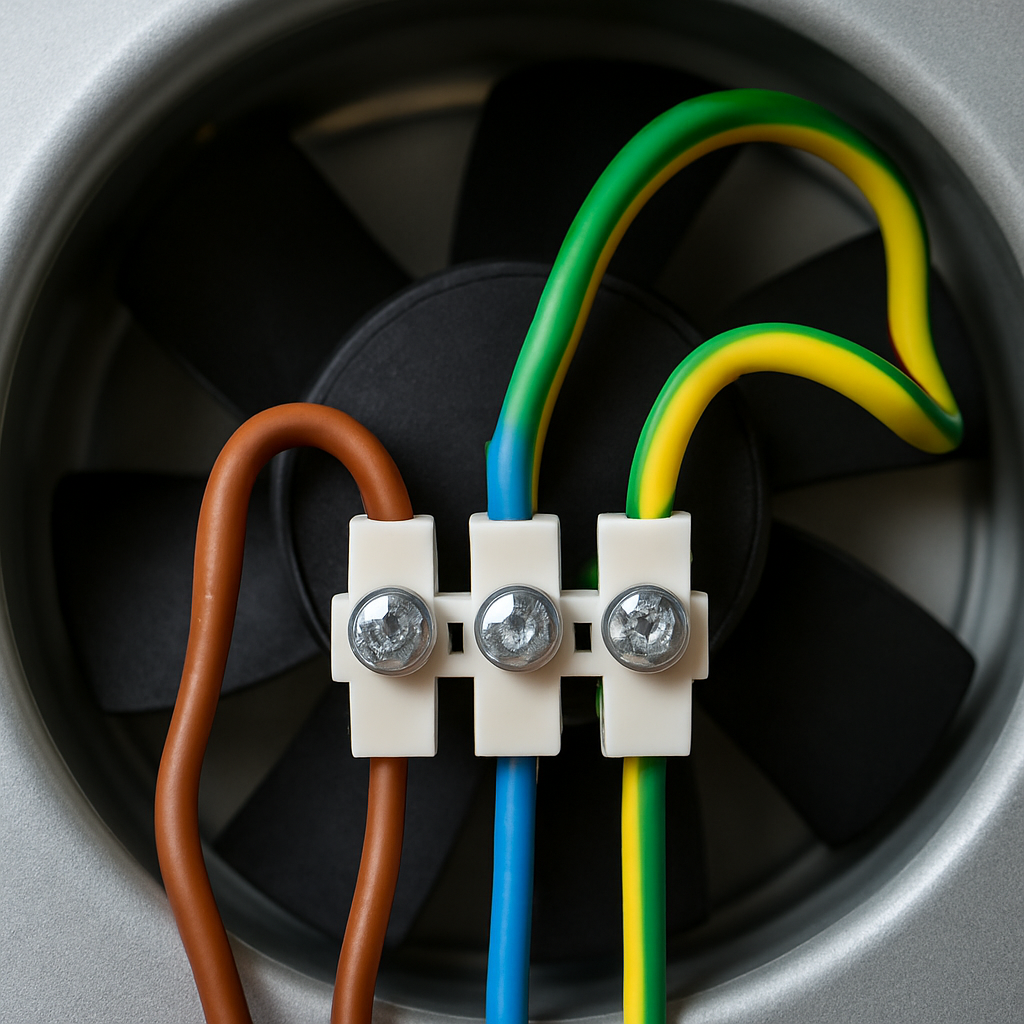

После того как корпус зафиксирован дюбелями и силикон начал схватываться, можно переходить к подключению проводов. Цветовая маркировка — ориентир, но не единственный критерий: в старой проводке и после ремонтов она часто не соблюдается. Перед подключением определяйте фазу и ноль мультиметром или индикатором.
| Цвет провода | Функция | Куда подключать |
|---|---|---|
| Коричневый (или красный) | Фаза | К клемме L вентилятора |
| Синий | Ноль (нейтраль) | К клемме N вентилятора |
| Жёлто-зелёный | Защитное заземление | К клемме PE вентилятора (при наличии клеммы PE в паспорте модели) |

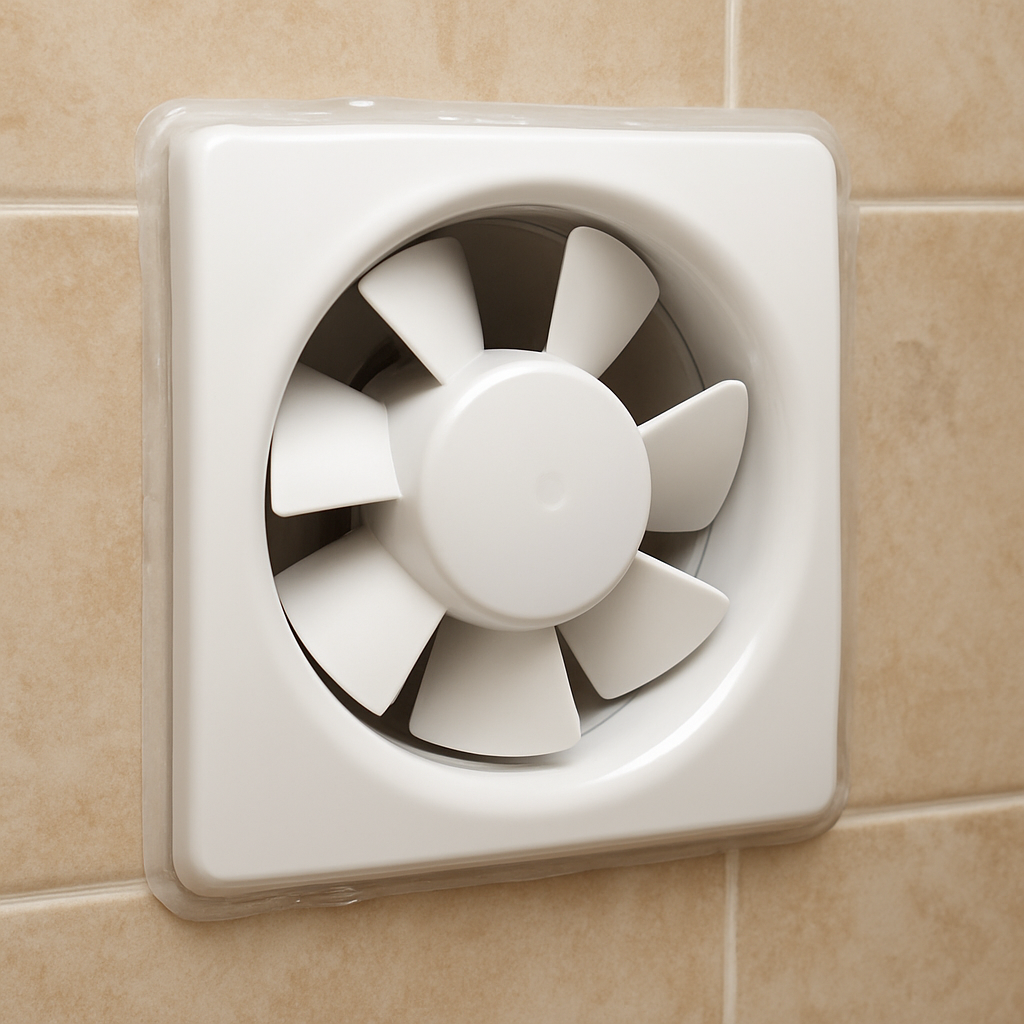

Зафиксируйте корпус дюбелями, дождитесь пока силикон немного схватится. Подведите провода и подключите через клеммные колодки Wago — никаких скруток во влажной зоне, это прямое нарушение ПУЭ. Скрутка во влажном помещении окисляется, греется и в какой-то момент отгорает или становится причиной короткого замыкания. Клемма занимает те же 5 секунд, что и скрутка, но держит надёжно. Подробнее про соединения проводов.
Подсказки по схемам подключения при сборке:
- Схема 1 (параллельно со светом): фаза и ноль заводятся напрямую на клеммы L и N. Таймер и доп. выводы не нужны.
- Схема 2 (таймер / отдельный выключатель): нейтраль подаётся постоянно на N, фаза коммутируется через выключатель или таймер на L. Сверяйтесь с паспортом модели — у разных производителей разводка клемм отличается.
- Схема 3 (гигростат): постоянное питание на L и N, вентилятор управляется внутренней электроникой. Не подключайте через световой выключатель — при обесточивании гигростат теряет настройки на ряде моделей.
- Если в процессе подключения запахло горелым, появились искры или автомат выбило сразу — остановитесь и вызовите электрика.
Соберите вентилятор — верните крыльчатку и лицевую панель — и подайте питание.
Что делать, если вытяжка не тянет после установки
Вентилятор гудит, крыльчатка крутится, но тяги нет — это не значит, что что-то сломано. Чаще всего причина в одном из четырёх мест, и их можно проверить по порядку за 10–15 минут. Ниже — именно послемонтажные ситуации, когда канал до установки был рабочим.
Самая неочевидная ситуация — обратная тяга. Если в стояке давление выше, чем в вашей ванной (частая история для верхних этажей или при включении вентиляции у соседей), воздух идёт из канала в комнату. Вентилятор с обратным клапаном не пустит воздух обратно, когда устройство выключено — это временная защита от периодического подпора. Но если тяга опрокинута постоянно, клапан лишь блокирует симптом и при этом создаёт дополнительное сопротивление потоку: причину всё равно придётся искать в стояке вместе с УК.
Типовые ошибки после монтажа и быстрые решения:
- Тяги нет, канал чистый. Проверьте герметик по периметру корпуса: если есть зазор, воздух уходит мимо канала. Решение — нанести дополнительный слой санитарного силикона по периметру.
- Вентилятор включается не тогда, когда нужно (или не включается совсем). Проверьте схему подключения — возможно, нейтраль подключена через выключатель, а не напрямую, или перепутаны L и N. Сверьтесь с паспортом модели.
- Слабая тяга при рабочем канале. Сравните производительность вентилятора с объёмом помещения. Если ванная совмещена с туалетом, а модель рассчитана на 80 м³/ч — мощности не хватит. Решение — замена на более производительную модель.
- Обратная тяга (воздух из канала). Если обратный клапан установлен — он блокирует поток при выключенном вентиляторе, но снижает расход и не устраняет причину. При постоянной опрокинутой тяге — обращение в УК обязательно.
- Сильный шум при работе. Причина — неплотная посадка крыльчатки или корпуса, либо вибрация о плитку без герметика. Проверьте крепление, при необходимости подложите виброгасящую прокладку.
Если ни один из этих пунктов не дал результата — стоит остановиться. Признаки, при которых лучше не продолжать самостоятельно: запах горелого при включении, искры, автомат выбивает сразу после подачи питания. В этих случаях нужен электрик, а не следующий шаг из инструкции.
Итог: порядок действий и где чаще всего ошибаются
Установка вытяжки в ванной — задача на 2–3 часа при рабочем канале и заранее выбранной схеме подключения. Если канал проблемный или проводку придётся переделывать, закладывайте больше времени. Большинство переделок происходит не из-за сложности монтажа, а из-за трёх одних и тех же ошибок: не проверили канал до покупки, сделали скрутки вместо клемм, взяли вентилятор без нужного класса защиты по зоне «потому что в магазине сказали, что подойдёт».
Несовпадение диаметра патрубка и отверстия — ещё одна частая история: человек сверлит на глаз или под старую решётку, а у нового вентилятора другой диаметр. Паспортный размер коронки нужно смотреть до того, как идти в магазин за инструментом.
- Проверить тягу в канале — бумажным тестом без вентилятора
- Выбрать схему подключения — она определяет, какую модель покупать
- Купить вентилятор с классом защиты по зоне установки и производительностью под объём ванной
- Просверлить отверстие нужным диаметром, закрепить корпус с герметиком по периметру
- Подключить через клеммные колодки, подать питание, проверить тягу и уровень шума
Частые вопросы
Нужен ли обратный клапан, если канал тянет нормально?
Клапан желателен при риске периодического подпора со стороны соседей или стояка, когда ваш вентилятор выключен. Если тяга стабильная и обратного подпора нет — можно обойтись без него, тем более что клапан создаёт небольшое дополнительное сопротивление. В большинстве современных осевых моделей клапан уже встроен.
Почему вентилятор шумит сильнее, чем написано в паспорте?
Чаще всего — вибрация корпуса о плитку из-за отсутствия герметика или слабого крепления. Реже — дефект крыльчатки. Проверьте прилегание корпуса и затяжку дюбелей.
Как выбрать диаметр коронки?
Смотрите паспорт вентилятора — там указан диаметр патрубка. Стандарт для большинства осевых моделей: 100 мм или 125 мм. Покупайте коронку строго под паспортный размер, не под старое отверстие.
Можно ли ставить вентилятор без заземления, если старая проводка его не предусматривает?
Если у модели есть клемма PE и паспорт требует подключения заземления — это нарушение ПУЭ для влажных помещений. Вентиляторы класса защиты II (двойная изоляция) клеммы PE не имеют и заземления не требуют. Уточняйте класс изоляции в паспорте конкретной модели. Если заземления нет в принципе — это вопрос к общей электрике квартиры.
Если на каждом шаге не торопиться — результат предсказуем и переделывать не придётся.
