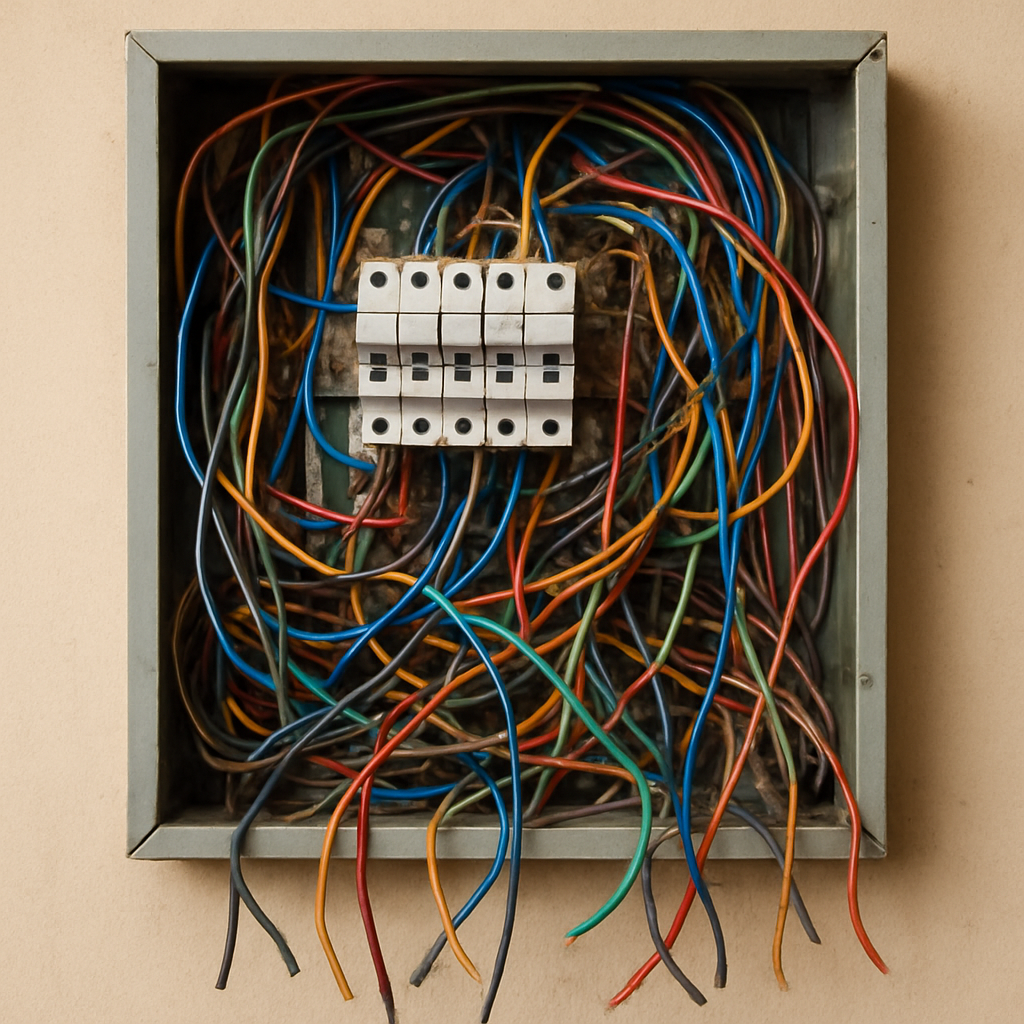

Большинство проблем в домашней электрике — не от плохих материалов и не от неопытных рук. Они от неправильного порядка действий: человек покупает автоматы, смотрит видео, начинает монтировать — и только потом обнаруживает, что не та схема, не те номиналы, корпус мал. Переделка в готовом щите дороже и сложнее, чем сделать правильно с первого раза.
Три ошибки, которые встречаются чаще всего. Первая: автомат с номиналом 25 А на кабеле 1,5 мм² — провод рассчитан на 16 А, при перегрузке греется и плавится, автомат при этом не срабатывает. Вторая: фаза и ноль одной группы разведены по разным УЗО — устройство физически не может зафиксировать утечку, защита не работает, хотя внешне всё выглядит нормально. Третья: все розетки и свет объединены в две-три группы — при одновременной работе стиральной машины, духовки и кондиционера линия постоянно перегружена.
Все три ошибки проявляются не при сборке — а через месяц-два, когда стены уже зашиты отделкой и добраться до проводки без штробления невозможно. Именно поэтому сборка щита начинается не с железа, а с бумаги — со списка групп.
Разбивка квартиры на группы и выбор номиналов
Первый практический шаг — выписать все группы потребителей. Группа — это отдельная линия с отдельным автоматом. Мощная техника всегда идёт на отдельную линию: варочная панель, духовой шкаф, стиральная машина, кондиционер, электрический тёплый пол. Освещение и розетки делятся по помещениям. Для стандартной квартиры 60–80 м² получается минимум 8–10 групп — это нормально, не много.
Номинал автомата и сечение кабеля — это пара, которую нельзя подбирать независимо. Автомат защищает кабель, а не прибор. Если кабель 2,5 мм², автомат ставится на 16 А, не на 25 А. Таблица ниже даёт ориентиры для типовых групп — от неё и нужно отталкиваться при составлении списка.
| Группа | Типовая мощность | Сечение кабеля | Номинал автомата |
|---|---|---|---|
| Освещение | до 1,5 кВт | 1,5 мм² | 10 А |
| Розетки комнат | до 3,5 кВт | 2,5 мм² | 16 А |
| Розетки кухни | до 3,5 кВт | 2,5 мм² | 16 А |
| Варочная панель | до 7 кВт | 6 мм² | 32 А |
| Духовой шкаф | до 3,5 кВт | 2,5 мм² | 16 А |
| Стиральная машина | до 2,5 кВт | 2,5 мм² | 16 А |
| Кондиционер | до 2,5 кВт | 2,5 мм² | 16 А |
| Ванная (розетки) | до 2 кВт | 2,5 мм² | 16 А |
Когда группы расписаны с номиналами, выбирайте схему защиты — она определяет конкретный состав покупки: сколько УЗО, сколько автоматов, нужны ли дифавтоматы.
Схема защиты: УЗО, дифавтоматы или смешанный вариант
УЗО и дифавтомат решают одну задачу — отключают линию при утечке тока. Разница в компоновке и в том, как вы будете разбираться с проблемой, если что-то сработает. УЗО — это отдельное устройство защиты от утечки, которое работает в паре с обычным автоматом. Дифавтомат совмещает оба устройства в одном корпусе.
Практически это означает следующее: если сработало УЗО, вы сразу видите — утечка. Если сработал автомат рядом — перегрузка или короткое замыкание. Когда сработал дифавтомат, причину приходится выяснять отдельно, потому что внешне непонятно, что именно произошло. Для новичка это реальная разница при первой аварии.
- УЗО + автомат: стандартное решение для большинства квартир. Проще найти причину срабатывания — УЗО и автомат сигнализируют о разных неисправностях независимо. Оптимален при большом числе групп, когда важно быстро локализовать проблему, и если удобство обслуживания приоритетнее компактности. Занимает 2 модульных места на группу.
- Дифавтомат: занимает 1 модуль вместо 2 — выигрыш по месту в щите существенный при плотной компоновке. Дороже в закупке и сложнее в диагностике при срабатывании: причина (утечка или перегрузка) внешне неочевидна. Оправдан, когда место в корпусе ограничено и количество групп велико.
- Смешанная схема: УЗО на влажные зоны (ванная, кухня), дифавтоматы на остальные группы — компромисс по месту и цене при плотном щите.
Влажные зоны и детская — всегда с защитой по утечке, это не обсуждается. Для стандартной квартиры схема УЗО + автомат — решение по умолчанию: понятнее в эксплуатации, проще найти неисправность. Когда схема выбрана, можно переходить к корпусу — его размер считается по числу модульных мест.
Выбор корпуса: размер и тип под вашу ситуацию
Самая распространённая ошибка при выборе корпуса — считать только те автоматы, которые нужны сейчас. Нужно считать с запасом 20–30%: добавится кондиционер, тёплый пол, зарядная станция для электромобиля — и щит снова придётся менять целиком. Формула простая: количество автоматов и УЗО умножить на 1,3, округлить вверх до ближайшего стандартного размера.
Тип корпуса — наружный или встраиваемый — зависит от стены. В бетон и кирпич обычно делают нишу и ставят встраиваемый: он не выступает и удобнее в жилом пространстве. В деревянных домах и перегородках из ГКЛ — наружный. По материалу: металл надёжнее при больших токах и подходит для домов с мощным вводом, пластик достаточен для большинства квартир.
| Ситуация | Тип корпуса | Минимальное число мест |
|---|---|---|
| Квартира до 50 м² | Пластик, встраиваемый | 24–36 мест |
| Квартира 50–100 м² | Пластик, встраиваемый | 36–48 мест |
| Частный дом | Металл, наружный или встраиваемый | от 48 мест |
После корпуса — монтаж DIN-реек. Сколько рядов и как их расположить, лучше решить до установки автоматов: потом переставлять рейки со смонтированными компонентами неудобно.
Монтаж DIN-реек и раскладка компонентов
DIN-рейки крепятся к корпусу до установки автоматов — это очевидно, но важно сразу продумать, сколько рядов нужно и как они будут заполнены. Стандартный шаг между рейками — 125 мм, он обеспечивает нормальный доступ к клеммам и место для укладки проводов в кабель-канал между рядами.

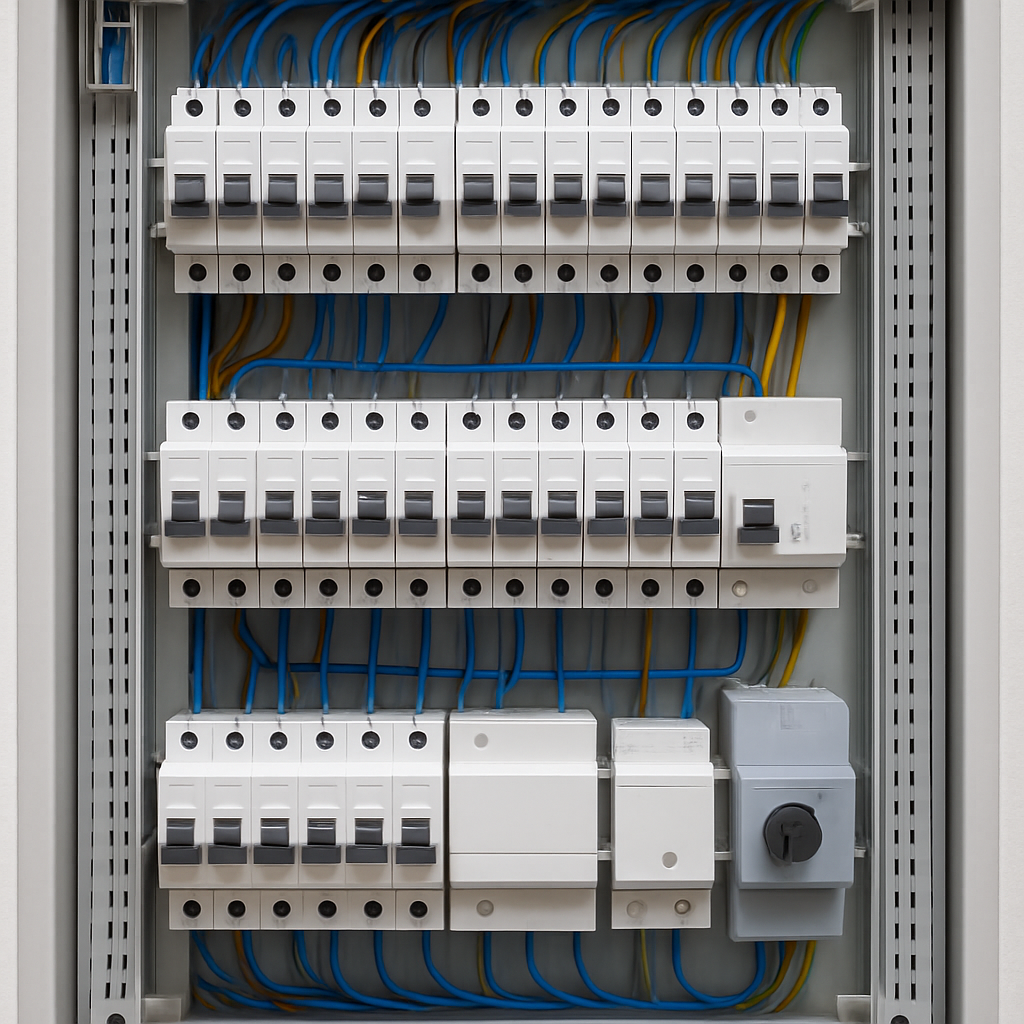

Размещайте компоненты по рядам так, чтобы провода от автоматов до шины шли по кратчайшему пути — без петель и перекрёстков:
- Ряд 1 (верхний): вводной автомат — крайний слева, затем общее УЗО (если оно есть) или УЗО для первой группы помещений. Рядом с каждым УЗО — его групповые автоматы, сразу после него на той же рейке. Шина N для этого ряда — в правом конце рейки.
- Ряд 2: УЗО для следующей группы помещений (например, ванная и кухня) — крайний слева на рейке, затем автоматы этих групп. Шина N — отдельная, только для этого УЗО, в правом конце рейки.
- Ряд 3 и далее: по той же логике — одно УЗО, его автоматы, своя шина N. Шина PE (заземление) — общая для всего щита, крепится отдельно на корпус или на специальную стойку.
Однотипные группы — освещение отдельно, силовые розетки отдельно — лучше держать на одной рейке: так при аварии проще ориентироваться. Если автомат оказался далеко от шины своего ряда и провод тянется через весь щит — раскладка выбрана неверно, лучше пересмотреть до монтажа. Когда рейки смонтированы и компоненты расставлены по местам, следующий шаг — подключение шин нуля и заземления. Подробнее про молниезащиту.
Подключение нулевых шин: почему их должно быть несколько
Правило простое: после каждого УЗО нужна отдельная нулевая шина. Нули от групп, защищённых этим УЗО, подключаются только к его шине — и никуда больше. Нарушение этого правила — одна из самых распространённых ошибок при первой самостоятельной сборке.
Что происходит, если объединить нули от двух разных УЗО на одной шине: ток нагрузки начинает «гулять» между группами, УЗО фиксирует разницу между входящим и исходящим током и отключается. Причём отключается постоянно, без видимой причины. Найти эту ошибку потом — отдельное удовольствие. В худшем варианте токи компенсируют друг друга, и УЗО вообще не срабатывает при реальной утечке — это уже не ложное срабатывание, а отсутствие защиты.

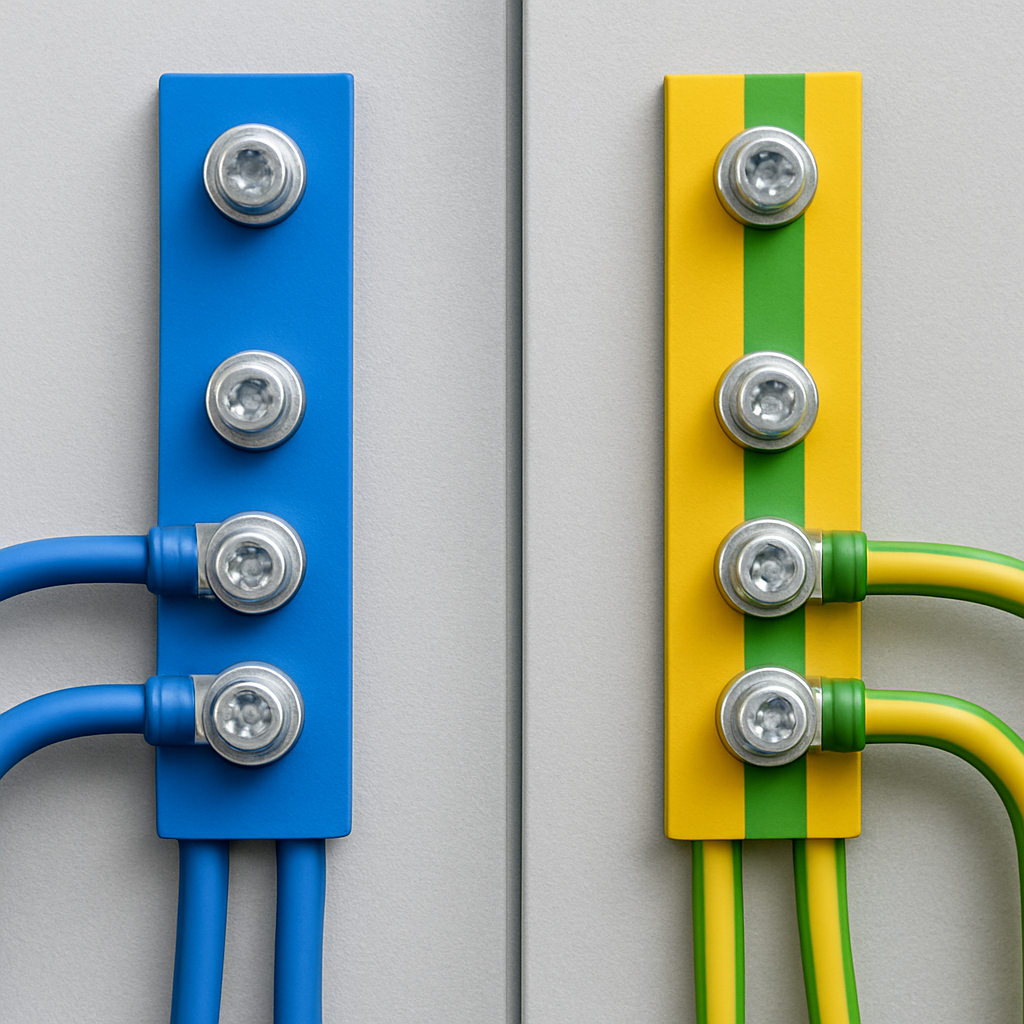

Ещё одно правило, которое нельзя нарушать: шина PE (заземление) и шина N (ноль) объединяются только до вводного устройства. После него — это всегда раздельные шины. Цвета проводов: синий — всегда ноль, жёлто-зелёный — всегда земля. Перепутать их в щите — это не просто неаккуратность, это неработающая защита. После шин подключаются автоматы — и здесь есть одно ключевое правило, которое нельзя нарушать.
Подключение автоматов и УЗО: порядок и логика

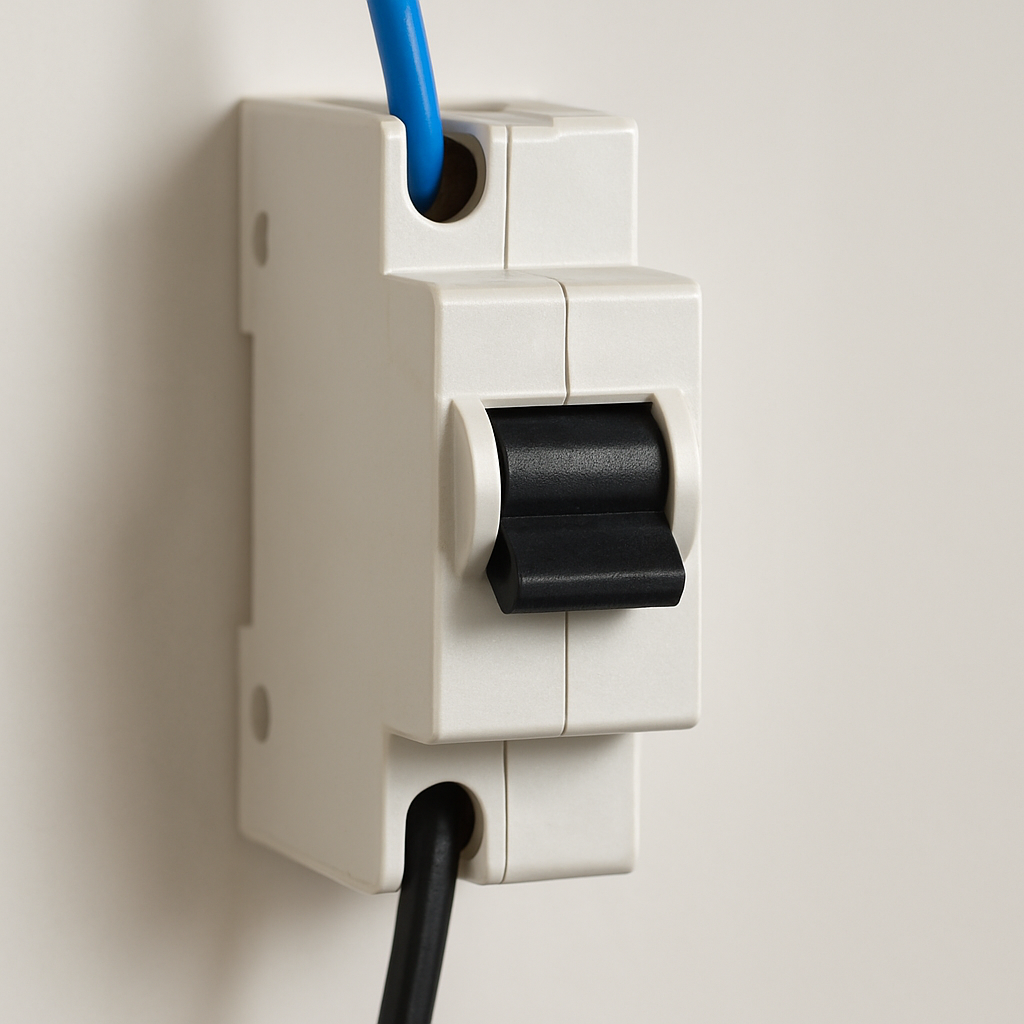

Фаза заходит в автомат сверху, нагрузка уходит снизу — это стандарт всех производителей без исключения. Не потому что так красивее, а потому что автомат спроектирован именно так: дугогасительная камера находится снизу, и при коротком замыкании дуга гасится правильно только при этом направлении тока. Подключите фазу снизу — защита формально есть, но работает неправильно.
С УЗО то же самое, только строже: клеммы L и N сверху — это вход от источника, снизу — нагрузка. На корпусе УЗО маркировка нанесена — её нужно читать, а не игнорировать. Перепутать вход и выход на УЗО — значит либо получить постоянные ложные срабатывания, либо вообще нерабочую защиту.
Если групп много, удобно использовать гребёнку-шину — готовую шину с зубьями, которая вставляется в верхние клеммы нескольких автоматов сразу и распределяет фазу без отдельных перемычек. Это ускоряет сборку и исключает ошибки при нарезке перемычек вручную. Когда все автоматы подключены, щит нельзя сразу включать — нужна обязательная проверка.
Маркировка щита перед запуском
Маркировка — это не про аккуратность и не про то, чтобы произвести впечатление. Это про безопасность: при аварии ночью, в панике, нужно за секунды найти и отключить нужную линию. Без подписей на автоматах это невозможно — приходится отключать всё сразу или методом перебора.

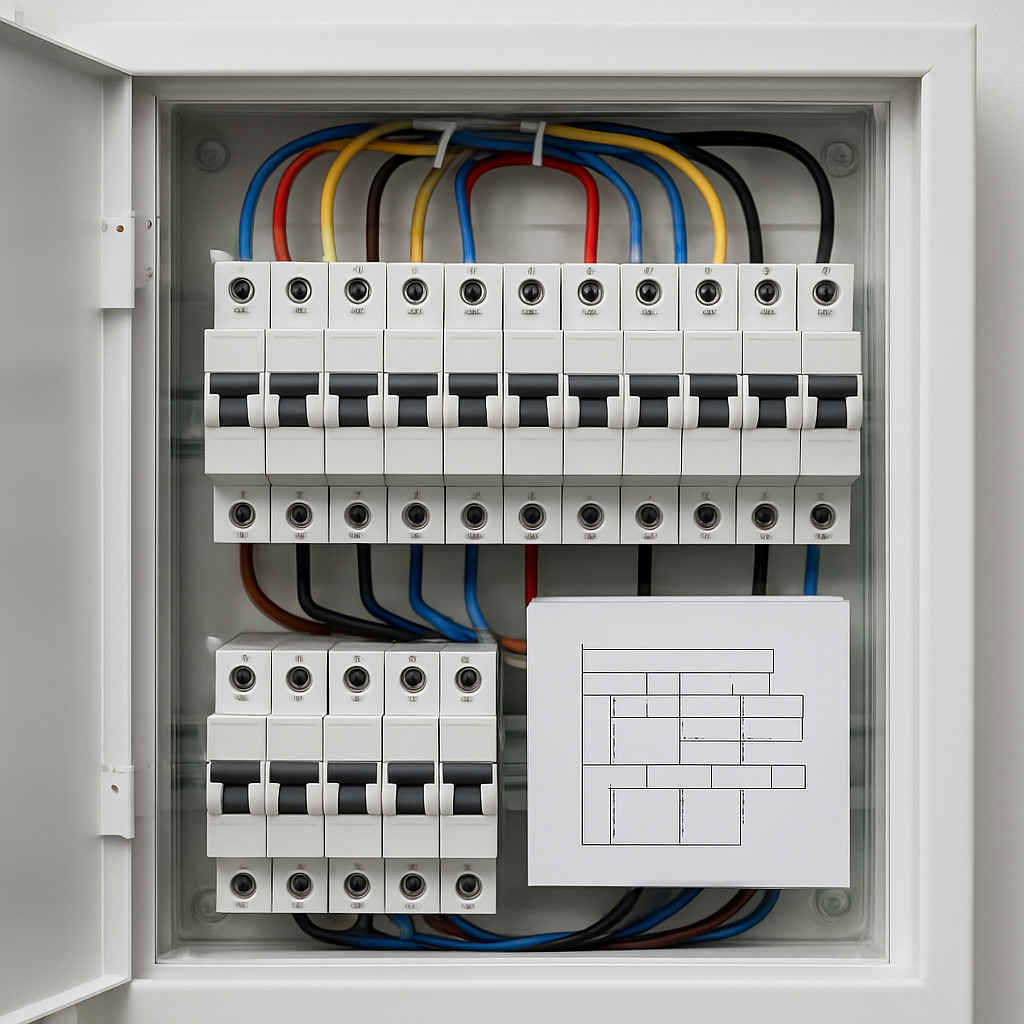

Минимальный стандарт маркировки: на каждом автомате — номер группы и название помещения или назначения («К1 — кухня розетки», «В — ванная», «СМ — стиральная»). На проводах у шин — бирки или цветная лента: при обслуживании через два года вы не будете помнить, какой провод куда идёт, а бирки скажут всё сразу. На внутренней стороне дверцы — схема групп: это стандарт, который принят во всех нормально собранных щитах и реально помогает при любых работах с электрикой в квартире.
После маркировки — проверка. Она занимает около 15 минут и состоит из прозвонки, визуального осмотра и теста под нагрузкой.
Проверка щита перед первым включением
Собранный щит не включают сразу. Сначала — проверка по чёткой последовательности. Это не перестраховка: именно на этом этапе обнаруживаются перепутанные провода, незатянутые клеммы и случайные касания фазы с нулём — всё то, что при подаче напряжения даст либо короткое замыкание, либо несрабатывающую защиту.
Вся проверка занимает около 15 минут. Делается строго по порядку — пропуск любого шага обнуляет смысл предыдущих:
- Все автоматы перевести в положение OFF перед первым включением.
- Прозвонить мультиметром между L и N на вводе — короткого замыкания быть не должно.
- Визуальный осмотр: нет оголённых жил, все клеммы затянуты, провода не пережаты рейками.
- Подать напряжение только на вводной автомат, остальные — в OFF.
- Включать групповые автоматы поочерёдно, по одному.
- Нажать кнопку TEST на каждом УЗО — оно должно отключиться. Если не отключается, УЗО неисправно или подключено неверно.
- Проверить под нагрузкой: включить типовые приборы по каждой группе, убедиться, что автоматы не греются и не срабатывают.
Если проверка пройдена без замечаний, щит готов к постоянной эксплуатации.
Итог: порядок сборки и главные запреты
Девять шагов — и ни один нельзя пропустить или поменять местами. Каждый опирается на предыдущий: нельзя выбрать корпус, не зная схемы защиты, нельзя монтировать автоматы, не закрепив рейки, нельзя включать щит без проверки.
- Разбивка на группы с номиналами.
- Выбор схемы защиты (УЗО + автомат, дифавтоматы или смешанная).
- Выбор корпуса с запасом 20–30% по модульным местам.
- Монтаж DIN-реек и раскладка компонентов по рядам.
- Подключение шин N и PE — раздельно, по одной на каждое УЗО.
- Подключение автоматов и УЗО — фаза сверху, нагрузка снизу.
- Маркировка: автоматы, провода, схема на дверце.
- Проверка до включения: прозвонка и визуальный осмотр.
- Тест под нагрузкой с проверкой кнопки TEST на каждом УЗО.
Три вещи, которые нельзя делать ни при каком раскладе: объединять нули от разных УЗО на одной шине, подключать фазу в нижнюю клемму автомата, оставлять щит без маркировки. Каждый из этих запретов — не формальность, а прямое следствие того, как работает защитное оборудование. Первое действие прямо сейчас — выписать группы своей квартиры с номиналами. Всё остальное из этого списка следует само.
