Когда тянут кабель к гаражу или беседке и берут первый попавшийся в магазине — внешне всё выглядит нормально. Первый сезон проходит без проблем. Потом оболочка начинает белеть, трескаться, и через два-три года появляются первые сюрпризы: перебои, запах горелого, а в худшем случае — замыкание. Это не случайность, а предсказуемый итог: обычный кабель просто не рассчитан на то, что происходит с ним на улице круглый год. При этом требования к кабелю различаются в зависимости от способа прокладки: подвес по воздуху, укладка в землю и монтаж по фасаду — три разных сценария с разными угрозами и разными марками.

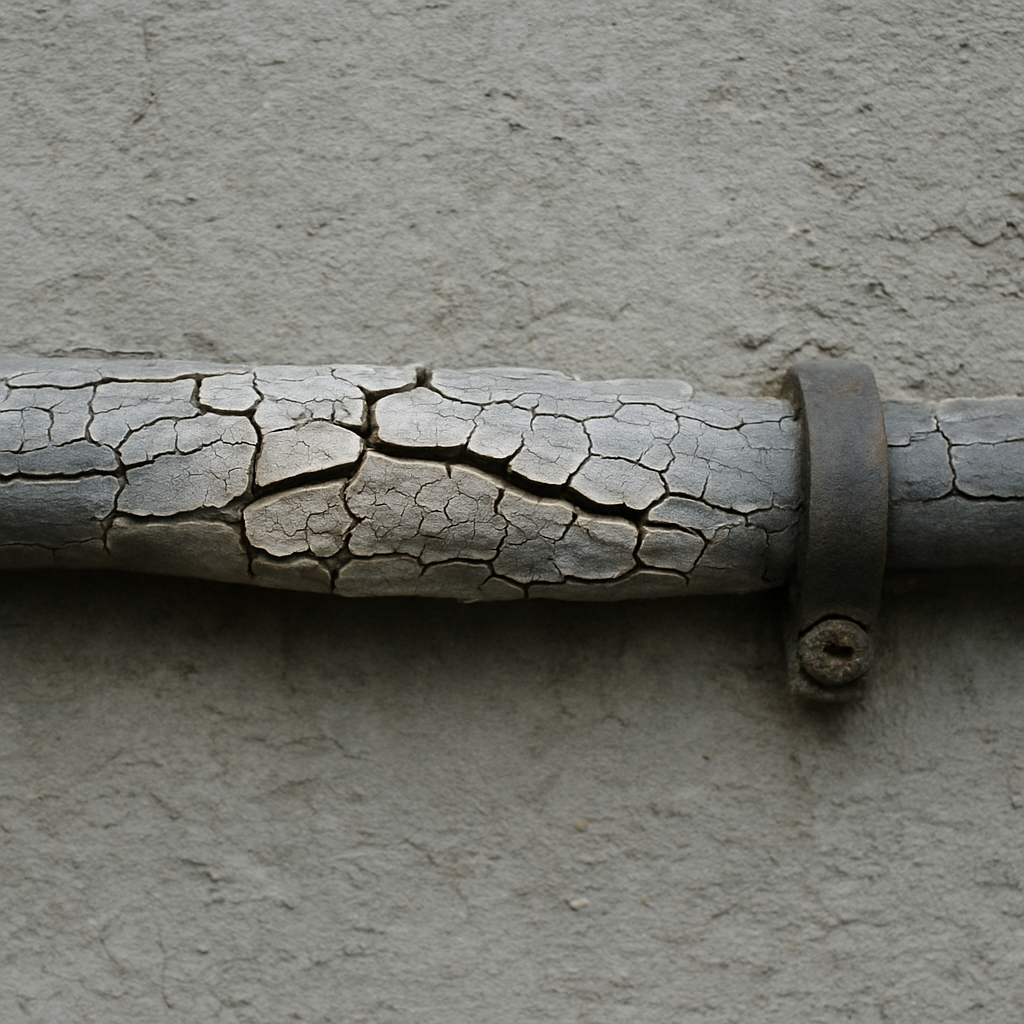

Обычный ПВХ без специальных пластификаторов нередко дубеет уже при −15°C и ниже: если согнуть такой кабель на морозе, на оболочке появляются микротрещины. Морозостойкость ПВХ зависит от конкретного состава и марки, поэтому уличная прокладка требует кабеля с подходящими условиями применения — это указывается в паспорте или маркировке. В трещины попадает влага, а дальше всё идёт по классической схеме: конденсат, коррозия жил, постепенное снижение сопротивления изоляции. Ультрафиолет добавляет своё: на южной стороне фасада обычная оболочка рассыпается за один-два сезона — материал буквально стареет под солнцем, теряет эластичность и начинает крошиться. Вот где обычно вылезает косяк: люди покупают кабель с правильным сечением, но с оболочкой, которой на улице делать нечего.
Исправить это после прокладки уже сложно и дорого — придётся вскрывать фасад или копать траншею заново. Чтобы этого не случилось, важно понять, какие именно факторы действуют на кабель снаружи.
Четыре фактора, которые убивают неправильный кабель
У уличной прокладки нет одной проблемы — их четыре, и они работают одновременно: УФ-излучение, влага, мороз и механические нагрузки. Хороший выбор кабеля закрывает все эти требования сразу или распределяет защиту между оболочкой и способом прокладки.
- УФ-излучение. Разрушает оболочку на открытом солнце. Обычный ПВХ для этого не подходит — нужен светостабилизированный полиэтилен (буква П в маркировке) или закрытая гофра с УФ-защитой. Без этого на южном фасаде оболочка начинает сыпаться уже через сезон-два.
- Влага. Проникает в любые микротрещины и поры. Даже если кабель выглядит целым снаружи, вода внутри изоляции постепенно снижает её сопротивление до критического уровня. Особенно опасно в земле, где влажность постоянная.
- Мороз. Делает ПВХ без специальных пластификаторов хрупким. При изгибе на холоде оболочка трескается — и дальше уже работает влага. Морозостойкие марки рассчитаны на −40°C и ниже, это не маркетинг, а реальная разница в составе пластификаторов.
- Механические нагрузки. Давление грунта, острые камни и щебень в засыпке, натяжение при провисании между опорами, случайные удары лопатой — каждое из этих воздействий способно повредить незащищённый кабель. В одних условиях спасает броня, в других достаточно трубы.
Каждый из этих факторов проявляется по-разному в зависимости от того, идёт кабель по воздуху, по фасаду или под землёй — и именно это определяет выбор марки.
Три сценария прокладки — и что выбрать в каждом
Способ прокладки — главный параметр при выборе кабеля. Не марка сама по себе, не бренд, а именно то, где и как он пойдёт. Один и тот же ВВГнг-LS будет правильным решением на фасаде в гофре — и совершенно неподходящим в земле без дополнительной защиты.
Вопрос про броню возникает почти у всех: брать ВБбШв или обойтись ВВГ в трубе? Ответ простой: броня нужна там, где есть реальный риск механического повреждения — под дорогой, въездом, там, где по грунту ездит техника или регулярно копают. Под газоном вдоль забора броня избыточна — достаточно трубы ПНД и правильной глубины. Переплачивать за броню там, где её функцию выполняет труба, не нужно.
| Сценарий | Марка кабеля | Нужна труба или броня | Тип оболочки / ключевые условия | Примечание |
|---|---|---|---|---|
| По воздуху между опорами | СИП-2 или СИП-4 | Не нужна | Светостабилизированный полиэтилен, УФ + мороз | Самонесущий, выдерживает натяжение и УФ |
| По фасаду здания | ВВГнг-LS или NYM | Гофра с УФ-защитой | ПВХ — только в закрытой гофре; без неё деградирует на солнце | Без гофры на открытом солнце нельзя |
| В земле под газоном или вдоль забора | ВВГнг-LS или ВВГ | Труба ПНД | Защита от влаги и механики обеспечивается трубой | Глубина от 70 см, песчаная подушка 10 см |
| В земле под дорогой или въездом | ВБбШв | Броня встроена, труба не обязательна | Стальная броня — защита от давления грунта и механических нагрузок | Глубина от 70 см, засыпка без щебня |
| Ввод в здание | Любая марка под сценарий | Металлическая гильза + уплотнение | Без гильзы вода затекает внутрь по оболочке | Обязательно для любого сценария |
Бытовые сценарии: гараж, беседка, ворота, освещение
Большинство задач в частном доме — это четыре типовых ситуации. Каждая имеет конкретный ответ по марке и сечению, который не нужно выводить с нуля.
- Гараж. По воздуху на расстоянии до 25 м — СИП-4 2×16 (самонесущий, не нужен трос) или ВВГнг-LS 3×2,5 в гофре на стальном тросе. В земле — ВБбШв 3×2,5 или ВВГ 3×2,5 в трубе ПНД на глубине 70 см.
- Беседка. Как правило, идёт в земле — ВБбШв 3×2,5 под въездом или ВВГнг-LS 3×2,5 в трубе ПНД под газоном. Глубина от 70 см, под трубу — песчаная подушка 10 см.
- Ворота и автоматика. Небольшая нагрузка, но кабель часто идёт частично в земле, частично по столбу — ВВГнг-LS 3×1,5 в трубе ПНД в земле и в гофре по опоре. Для привода ворот хватает 1,5 мм², для освещения — тоже.
- Уличное освещение. ВВГнг-LS 3×1,5 в гофре с УФ-защитой по фасаду или в трубе ПНД в земле. Сечение 1,5 мм² перекрывает любую разумную нагрузку из уличных светильников.
Марка под сценарий выбрана — теперь нужно не перепутать её в магазине. Для улицы критичны три позиции в маркировке: УФ-стойкость оболочки, защита от влаги и наличие брони или её отсутствие. Остальное — вторично.

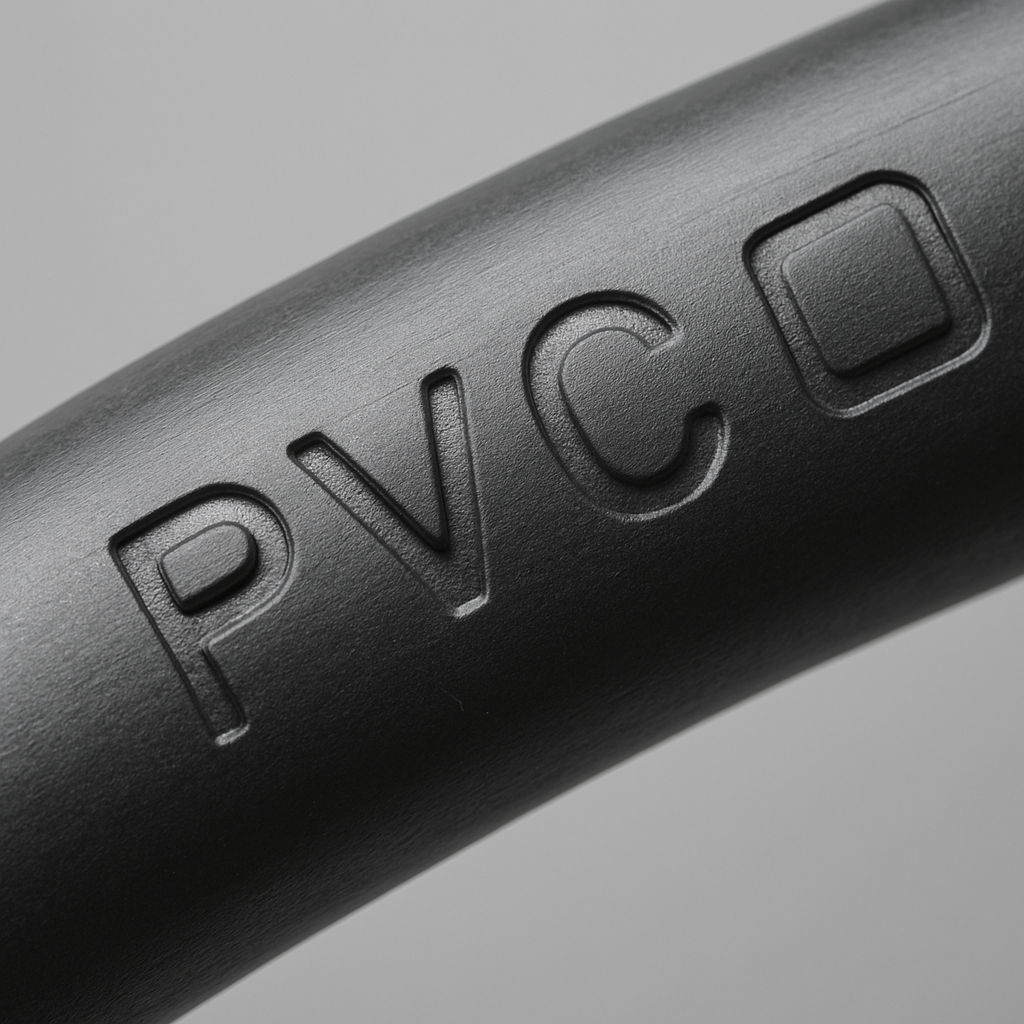

Как читать маркировку кабеля: три буквы, которые важны для улицы
Маркировка — это короткая инструкция по применению, зашитая прямо в название. Для уличного монтажа достаточно проверить три позиции.
Критичные буквы для улицы:
- П вместо второго В в оболочке — полиэтилен вместо ПВХ. Полиэтилен стоек к УФ и влаге, его используют в кабелях для прямой укладки в землю и на открытом воздухе без дополнительной защиты. Если этой буквы нет — кабель на улице без гофры или трубы быстро деградирует.
- Б после первой В — броня из стальных лент (ВБбШв). Нужна под дорогой и въездом, где есть реальные механические нагрузки. Под газоном — избыточна.
- нг — не распространяет горение. Обязательна при прокладке в пучке или внутри здания, для одиночной уличной прокладки менее критична, но лишней не будет.
Вторичные для улицы буквы: LS (низкое дымовыделение) — противопожарная характеристика, на уличную стойкость не влияет, но в маркировке встречается часто. Г — отсутствие джутовой оплётки, на потребительские свойства не влияет.
Практический фильтр: если видите в магазине ВВГнг и ВВГнг-LS рядом — для улицы в гофре оба подойдут, разница несущественна. Если видите ВБбШв и ВБШв — это разные кабели: первый с двойной бронёй, второй с одинарной; для бытовых задач под дорогой хватает ВБбШв. Путаница в одну букву здесь реальна — смотрите внимательно.
Пять ошибок монтажа, которые обнуляют правильный выбор кабеля
Правильно выбранный кабель — это полдела. Точки отказа почти всегда одни и те же, и ни одна из них не закрывается таблицей марок.
- Соединение скруткой на улице без герметичной муфты. Скрутка на улице — это влага, окисление, рост переходного сопротивления. Любое соединение вне помещения должно быть в герметичной влагозащитной муфте или распределительной коробке с IP54 и выше.
- Укладка в землю без трубы или песчаной подушки. Острый щебень в засыпке режет оболочку и броню медленно, но надёжно. Под кабель — 10 см песка, сверху — тоже. Труба ПНД дополнительно защищает от точечных нагрузок и упрощает замену.
- Ввод в стену без гильзы и уплотнения. Вода затекает внутрь здания прямо по оболочке кабеля — капиллярный эффект работает отлично. Металлическая гильза с герметизацией — обязательный элемент на любом вводе.
- Слишком малый радиус изгиба при морозе. При температуре ниже −15°C ПВХ-оболочка без морозостойких пластификаторов теряет эластичность. Резкий изгиб в этот момент — и трещина на оболочке обеспечена. Монтировать кабель на морозе нужно аккуратно, с запасом по радиусу изгиба.
- Отсутствие запаса по длине. Укладка без запаса почти всегда заканчивается нехваткой полуметра в самом неудобном месте. Берите кабель с запасом 10% — это дешевле, чем докупать остаток отдельно.
Все эти ошибки легко предотвратить до начала работ. И последнее, что стоит сделать перед покупкой, — убедиться, что сам кабель не окажется подделкой с заниженным сечением.
Как проверить кабель перед покупкой
Контрафактный кабель — массовая проблема, особенно в строительных рынках и у мелких оптовиков. Внешне он выглядит нормально, маркировка на оболочке совпадает с этикеткой, но жила тоньше нормы. Проверить это можно прямо на месте за пять минут — нужен только штангенциркуль.
Нормы диаметра медной жилы: 1,5 мм² → 1,38 мм; 2,5 мм² → 1,78 мм; 4 мм² → 2,26 мм. Отклонение более 0,1 мм в меньшую сторону — брак: кабель будет греться сильнее нормы. Если измерить нечем — попросите продавца отрезать 5 см и замерьте сами, это стандартная практика в нормальном магазине.
- Измерить диаметр жилы штангенциркулем и сравнить с нормой выше. Отклонение от −0,1 мм — повод отказаться от покупки.
- Согнуть образец — оболочка не должна белеть, трескаться или расслаиваться. Белеет — значит, пластификаторов мало, на морозе поведёт себя ещё хуже.
- Проверить маркировку на оболочке — она должна совпадать с тем, что написано на этикетке барабана или бухты. Расхождение — тревожный признак.
- Запросить сертификат соответствия или паспорт на барабан. Нормальный поставщик даёт их без вопросов. Если продавец мнётся — уходите: риск получить контрафакт слишком высок.
Итог: что взять без раздумий в типовых случаях
Для большинства бытовых задач выбор сводится к пяти ситуациям. Важный момент: сечение 2,5 мм² — рабочий минимум везде, где есть хоть какая-то силовая нагрузка. Но это ориентир, а не универсальная норма: точное сечение зависит от тока нагрузки, длины линии и способа прокладки — в трубе кабель греется сильнее, чем на открытом воздухе. На освещение хватит 1,5 мм², но брать меньше не стоит даже для временной линии.
Фасад → ВВГнг-LS 3×2,5 в гофре с УФ-защитой. Воздух между опорами → СИП-4 2×16, трос не нужен. Земля под газоном → ВВГнг-LS 3×2,5 в трубе ПНД, глубина 70 см. Земля под дорогой или въездом → ВБбШв 3×2,5, глубина 70 см. Освещение → ВВГнг-LS 3×1,5 везде, где нагрузка только светильники.
Перед покупкой — штангенциркуль и сгиб образца. Это закрывает 90% бытовых задач без необходимости разбираться дальше.
| Сценарий | Марка кабеля | Сечение (ориентир) | Дополнительная защита |
|---|---|---|---|
| Фасад здания | ВВГнг-LS или NYM | 3×2,5 мм² | Гофра с УФ-защитой, IP54 коробки |
| По воздуху между опорами | СИП-2 или СИП-4 | 2×16 мм² | Не нужна — самонесущий |
| В земле под газоном или вдоль забора | ВВГнг-LS или ВВГ | 3×2,5 мм² | Труба ПНД, глубина 70 см, песчаная подушка |
| В земле под дорогой или въездом | ВБбШв | 3×2,5 мм² | Глубина 70 см, засыпка без щебня |
| Уличное освещение | ВВГнг-LS | 3×1,5 мм² | Гофра по фасаду или труба ПНД в земле |
