Большинство решений по ремонту можно пересмотреть — поменять плитку, передвинуть розетку, перекрасить стену. Со слаботочными трассами так не работает. Кабели прячутся в штробах до нанесения штукатурки, и когда стены готовы — окно закрыто. Единственный способ добавить точку потом — штробить, шпаклевать и красить заново. Это не теория: именно так выглядит переделка в квартире, где про интернет-розетку в спальне вспомнили уже после чистовой отделки.
Компромисс в виде кабеля под плинтусом или в пластиковом коробе — это навсегда. Короб на стене не становится незаметнее через год, он просто перестаёт раздражать. Один пропущенный узел — например, нет точки Wi-Fi в дальней комнате — и либо сигнала нет, либо удлинитель с роутером стоит прямо на полу.
Переделка трассы после отделки часто обходится в несколько раз дороже, чем сделать всё на этапе черновых работ: сюда входит стоимость штробления, восстановления штукатурки и финишной покраски — конкретная разница зависит от объёма работ и региона. Чтобы не оказаться в этой ситуации, нужно понять, какие системы вообще входят в слаботочку квартиры.
Что входит в слаботочные системы квартиры
Слаботочка — это не одна система, а пять независимых, и у каждой свой кабель. Путать их между собой нельзя: витая пара для интернета и коаксиал для ТВ — разные кабели с разными разъёмами и разными трассами. Важно сразу разделить: что нужно закладывать в любой квартире без вариантов, а что — только под конкретный сценарий.
Типовой минимум для квартиры с проводной сетью: витая пара Cat6 до каждой жилой комнаты и кухни, трасса домофона, питание 220 В у мест для точек доступа Wi-Fi. Это ориентир для стандартной разводки — конкретный состав зависит от сценария использования. Без этого через год гарантированно появятся удлинители и недовольство.
Закладывать по сценарию: коаксиал для антенного ТВ — только если планируете эфирный или кабельный сигнал (при просмотре только через интернет не нужен); охранная сигнализация — если есть конкретный план по датчикам; резервные гофры под умный дом — если сценарий ещё не определён, но хочется оставить возможность.
- Интернет (витая пара Cat6) — критично для проводной сети. Без кабеля до рабочего места или ТВ-зоны потом только удлинитель или Wi-Fi с потерями; если всё устройство покрывается беспроводным сигналом — допустим Wi-Fi, но проводная точка надёжнее.
- ТВ (коаксиал RG6 или IPTV через витую пару) — по сценарию. Нужен только если планируете антенный сигнал; при просмотре исключительно через интернет — достаточно витой пары.
- Домофон — обязательно. Трасса от подъездного блока до щитка закладывается сейчас, само оборудование можно поставить позже.
- Охранная сигнализация — по сценарию. Датчики движения и открытия дверей; трассу к каждому датчику проще всего спрятать на этапе черновых работ, если план по охране уже есть.
- Точки доступа Wi-Fi — питание обязательно там, где планируется точка; кабель витой пары — при конкретном решении установить проводную точку доступа. Без питания точка либо не встанет там, где нужно, либо будет торчать на удлинителе.
Если сценарий умного дома ещё не определён — в дополнение к базовым линиям достаточно заложить резервные пустые гофры. Прокладывать кабели под неизвестное оборудование сейчас не нужно, но готовые каналы потом сэкономят штробление. Прежде чем планировать трассы, нужно выбрать место для слаботочного щитка — от него зависит вся разводка.
Где разместить слаботочный щиток

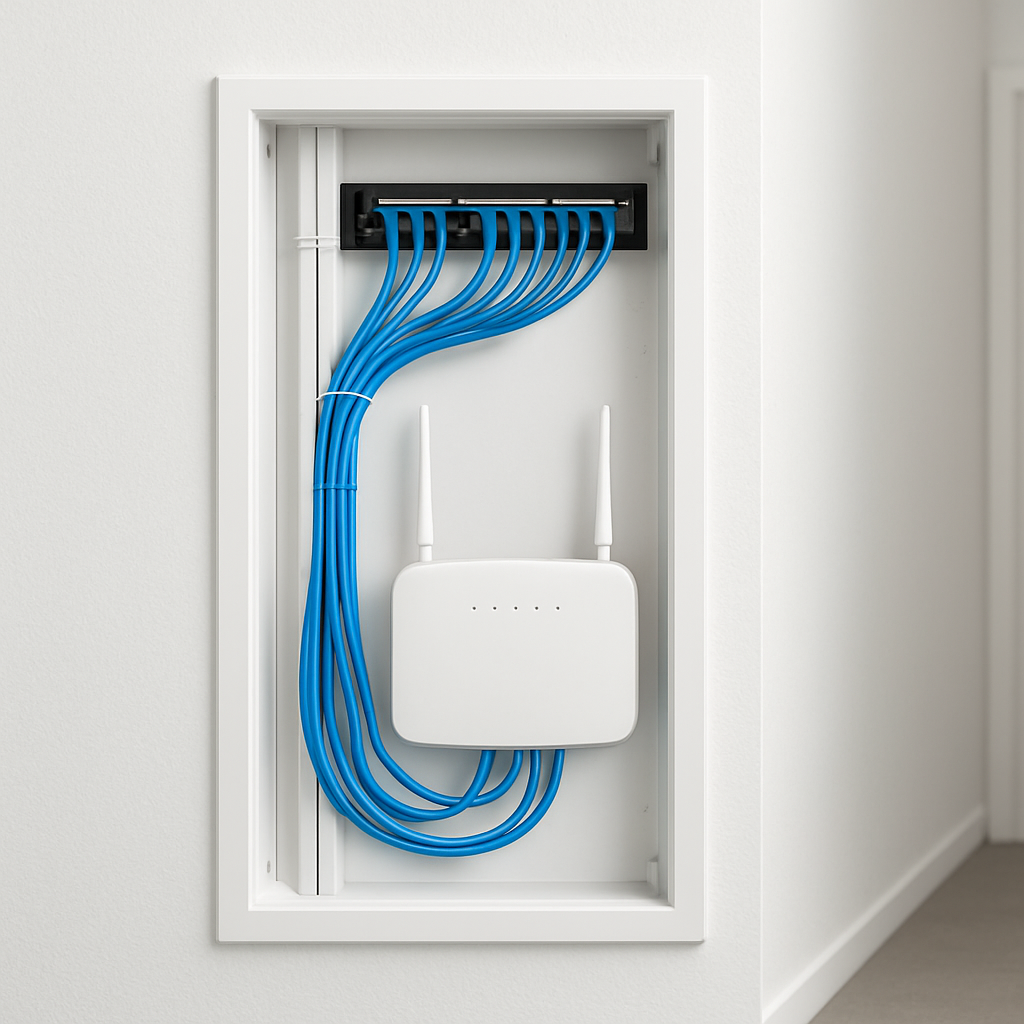

Слаботочный щиток — это точка сборки всей сети квартиры: сюда приходит кабель от провайдера, отсюда расходятся трассы по комнатам. Место для него определяет длину каждой трассы, а значит — и качество сигнала, и стоимость монтажа. Если щиток окажется в дальней спальне, трасса до кухни может вырасти до 25–30 м, и это уже потери и лишний кабель.
Оптимальное место — коридор или гардеробная: отсюда до каждой комнаты примерно одинаковое расстояние, и ни одна трасса не становится аномально длинной. Проверить, что место удачное, можно по простому критерию: измерьте расстояние от предполагаемого щитка до самой дальней точки подключения — если оно не превышает 20 м, место подходит. Если какая-то трасса выбивается до 30 м и более, щиток лучше сдвинуть ближе к центру квартиры.
Где нельзя ставить щиток: в ванной или санузле (влажность), вплотную к внешней стене (конденсат зимой), в месте без доступа для обслуживания — например, за глухой панелью без дверцы. Также не стоит размещать щиток там, где провайдер физически не сможет завести кабель с лестничной клетки без лишних штроб.
Размер щитка определяется числом линий и составом оборудования: для типовой разводки с роутером, патч-панелью и блоком питания обычно хватает 300×400 мм. Если планируется умный дом или большое число линий — лучше взять с запасом, 400×600 мм. По месту размещения: щиток удобнее всего вписать в нишу или в шкаф-купе — тогда он не виден совсем. Монтаж на открытой стене в коридоре тоже возможен, но потребует декоративного короба. Когда место для щитка определено, можно планировать точки подключения по каждой комнате с привязкой к мебели и технике.
Сколько точек и где: разбивка по зонам
Одна розетка RJ45 на комнату — это минимум, при котором через год начинает не хватать. Точки считаются не от желания сэкономить, а от того, где реально стоит техника: ТВ, компьютер, игровая консоль, телефон на зарядке. Если диван стоит у одной стены, а ТВ у другой, нужны точки у обоих мест — иначе кабель будет тянуться по полу или придётся мириться с Wi-Fi.
| Зона | Интернет RJ45 | ТВ | Wi-Fi точка | Высота вывода | Примечание |
|---|---|---|---|---|---|
| Гостиная | Рекомендуемый минимум: 2 шт., 3 шт. при наличии рабочей зоны | Коаксиал или RJ45 (не нужен при просмотре только через интернет) | Да, под потолком | RJ45 — 30 см, Wi-Fi — 220–240 см | Одна точка у ТВ, вторая у дивана; третья — если есть рабочее место или игровая консоль |
| Спальня | Рекомендуемый минимум: 2 шт.; 1 шт. если нет рабочего стола и ТВ | По желанию | Резерв (пустая гофра) | 30 см от пола | Одна у изголовья, вторая у рабочего стола или ТВ; если ни того, ни другого нет — достаточно одной |
| Кухня | Рекомендуемый минимум: 1 шт. | По желанию | Нет | На уровне рабочей зоны — около 90–110 см | Под телевизор или умные устройства |
| Кабинет | Рекомендуемый минимум: 2 шт. | Нет | Да | 30 см от пола | Рабочее место требует надёжного проводного соединения; при наличии двух мониторов или NAS — добавить третью точку |
| Коридор | — | Нет | Нет | — | Только щиток и трасса домофона |
Распространённая проблема: розетку устанавливают без привязки к плану мебели, и после расстановки оказывается, что тумбочка закрывает розетку или кабель до ТВ не дотягивается на 20 см. Перед штроблением стоит буквально нарисовать расстановку мебели на плане — это занимает полчаса и исключает такие сюрпризы. Помимо количества точек, важно учесть порядок работ — каждый этап ремонта закрывает одно технологическое окно навсегда.
Порядок монтажа: что делается и когда
Слаботочные работы не делаются за один раз — они идут в три захода, и каждый привязан к конкретному этапу ремонта. Пропустить или переставить этапы не получится: стяжка закроет пол, штукатурка закроет стены, и то, что не успели — придётся делать поверх отделки.

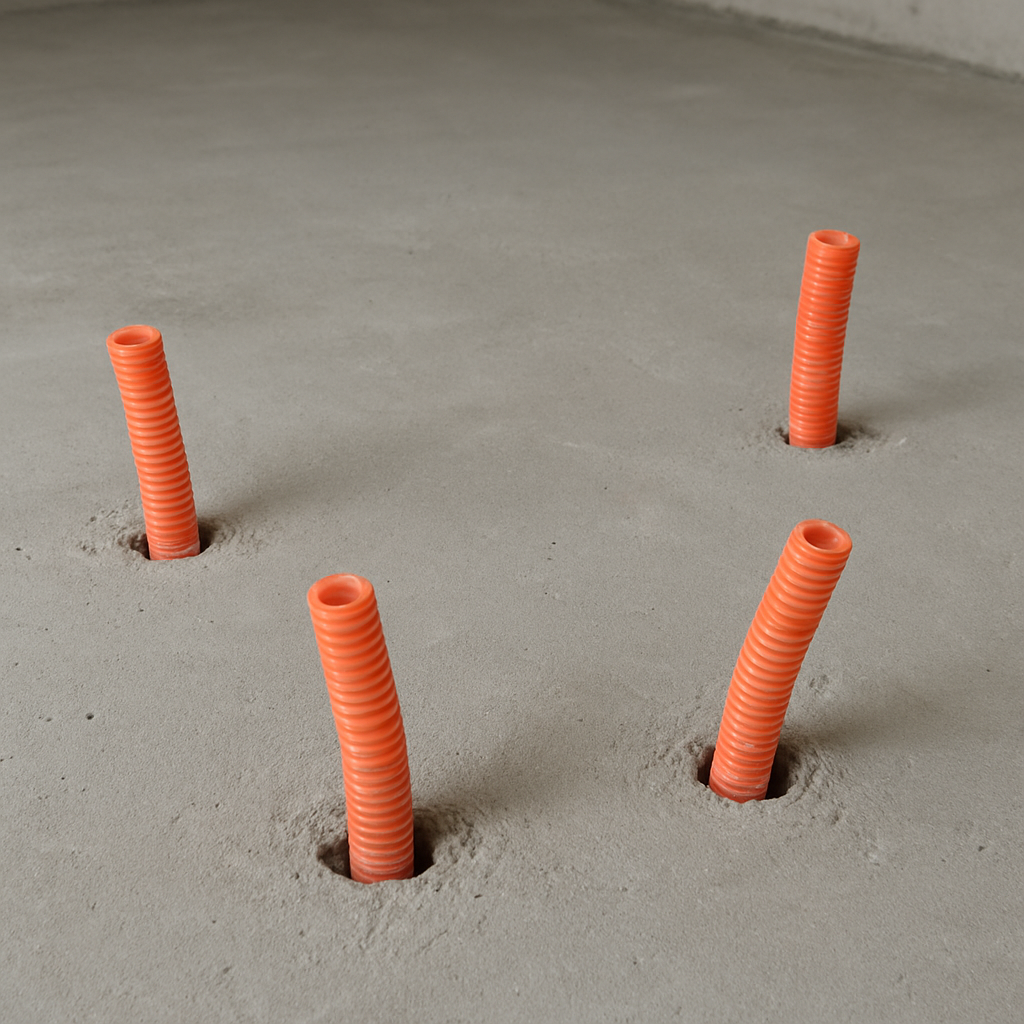

До стяжки. В пол укладывают гофру под горизонтальные трассы — от щитка к точкам, которые будут в полу или у плинтуса. Это единственный момент, когда горизонтальный маршрут по полу можно спрятать полностью. Важное условие: достаточная глубина стяжки для защиты гофры и отсутствие пересечений с силовыми линиями в одном канале. Особенно актуально для точек доступа Wi-Fi, которые ставят в центре комнаты или ближе к потолку — кабель к ним удобнее вести снизу.
До штукатурки. Основной объём работ: штробление стен, прокладка вертикальных трасс, установка подрозетников и распределительных коробок. На этом этапе закладывают все кабельные маршруты от щитка до каждой точки. Резервные гофры — тоже сейчас, пока стены открыты.
После чистовой отделки. Финальная коммутация: заводка кабелей через уже проложенную гофру, установка розеток RJ45, подключение патч-панели и оборудования в щитке. Этот этап не требует никаких грязных работ — он возможен только потому, что все каналы и подрозетники были подготовлены раньше. Даже правильно спланированная слаботочка может не работать из-за нескольких типичных ошибок монтажа.
Типичные ошибки, которые стоят дороже всего
Большинство проблем со слаботочкой — не результат незнания, а результат экономии на деталях, которые кажутся несущественными. Вот четыре ошибки, которые встречаются чаще всего — и каждая либо не исправляется без вскрытия стен, либо оставляет некрасивый след навсегда.
- Нет резервных гофр. Захотели добавить точку доступа или провести кабель в новое место — всё, только штробление. Пустая гофра в стене ничего не стоит при монтаже, но потом её отсутствие обходится очень дорого.
- Слаботочка уложена рядом с силовыми кабелями. Результат — помехи, особенно на аудио и слабых сигналах. Правило простое: слаботочные и силовые трассы разводят по разным штробам. Переукладка после отделки исключена.
- Нет питания 220 В у точек доступа Wi-Fi. Точка доступа требует питания — либо через PoE от коммутатора, либо от розетки рядом. Если питание не предусмотрено, результат — удлинитель на виду или мёртвая зона с плохим сигналом.
- Трассы не промаркированы. Кажется мелочью, но потом бесит: при коммутации в щитке непонятно, какой кабель куда идёт, и приходится прозванивать каждый вручную. Маркировочные бирки стоят копейки — клеить их нужно до закрытия стен.
Если ошибок удалось избежать, остаётся выбрать правильные кабели — здесь легко переплатить или купить то, что устареет.
Какой кабель выбрать: минимум без переплаты
Производители и продавцы охотно убеждают, что для дома нужен Cat7 или Cat8, экранированный кабель и профессиональные разъёмы. В реальности для обычного жилья без специальных требований это избыточно и не даёт никаких преимуществ. Есть три кабеля, которых достаточно для полного комплекта слаботочки в квартире.
Cat6 (витая пара) — для интернета и точек доступа Wi-Fi. При качественном монтаже держит скорость 10 Гбит/с на расстоянии до 55 м, что перекрывает любую квартиру с запасом. Cat5e тоже работает, но Cat6 стоит чуть дороже и будет актуален значительно дольше — разница в цене не принципиальная. Cat7 для квартиры — переплата без практического смысла.
RG6 (коаксиал) — для антенного ТВ-сигнала. Распространённый выбор для квартир при обычных длинах трасс: дешевле RG11, и его характеристик полностью хватает на типовые расстояния внутри жилья. RG11 используют для длинных уличных прогонов — в квартире он не нужен.
КСПВ 2×0.5 — один из распространённых вариантов для домофона и датчиков охранной сигнализации. Конкретный тип кабеля лучше уточнять по документации оборудования: разные домофоны и датчики могут требовать разные сечения и схемы подключения. Когда кабели выбраны, остаётся проверить готовность по финальному чеклисту — до того, как мастер начнёт штукатурить.
Итог: что проверить до закрытия стен
Этот чеклист удобно пройти физически — зайти в каждую комнату и проверить каждый пункт глазами, пока штукатур ещё не начал работу. Семь пунктов покрывают все системы и все этапы: если хотя бы один пропущен, переделка неизбежна — вопрос только в том, когда это обнаружится.
- Щиток размещён в коридоре или нише — трассы до всех комнат примерно равной длины, самая дальняя точка не дальше 20 м.
- Трассы до каждой комнаты уложены в гофру — кабель защищён и его можно заменить без вскрытия стен.
- Подрозетники под RJ45 установлены на нужной высоте — с учётом расстановки мебели и техники.
- Рядом с каждой точкой доступа Wi-Fi — питание 220 В — либо розетка, либо трасса под PoE от коммутатора.
- Трасса домофона от подъезда до щитка проложена — кабель в гофре, не просто брошен в штробе.
- Слаботочные трассы не пересекают и не идут параллельно силовым кабелям — выдержан разнос или использованы раздельные штробы.
- Резервные пустые гофры заложены в стенах — хотя бы по одной на каждую зону, на случай будущих изменений.
Если все семь пунктов закрыты — стены можно штукатурить. Именно эта проверка фиксирует все риски до того, как они станут необратимыми: после нанесения штукатурки каждый пропущенный пункт превращается в отдельный ремонт. Составить схему по своей квартире реально за 1–2 часа: берёте план помещений, отмечаете точки по каждой зоне и сверяетесь с этим списком.
